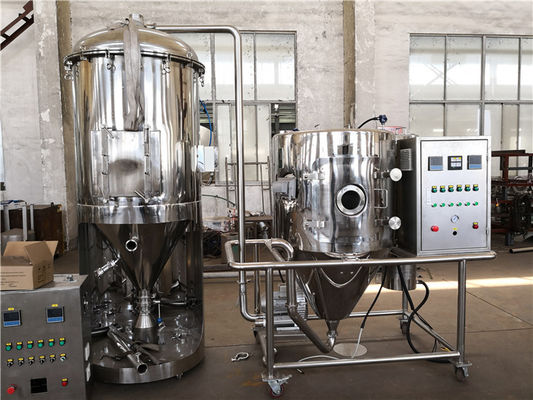

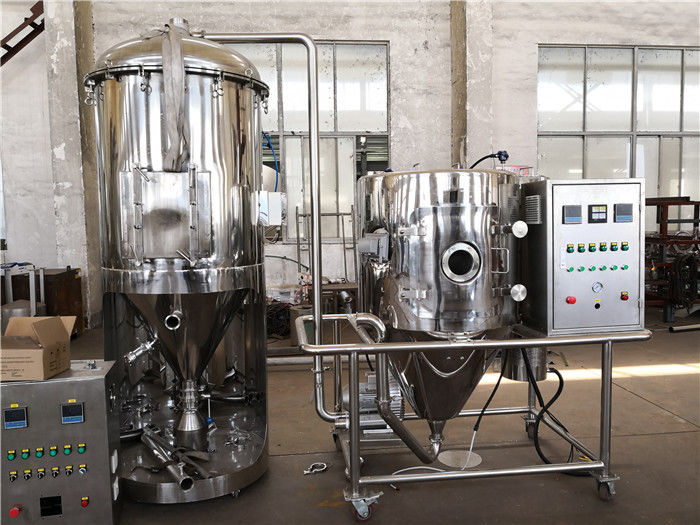

Machine sèche rotatoire de jet du matériau de construction 50000kg/H LPG

Description de produit

Dessiccateur de jet rotatoire de série de LPG/centrifuge standard



Description générale d'usine

Le séchage par atomisation est la technologie la plus très utilisée dans la production industrielle qui emploie le liquide pour le séchage et la granulation, et il est le plus approprié à fabriquer la poudre solide ou les produits granulaires à partir des matériaux liquides, tels que des solutions, des émulsions, des suspensions et des pâtes pompables.

Les séries de PSD de dessicateurs par vaporisation pharmaceutiques de précision développés par notre société n'ont le bon aspect, de haute qualité et aucune détérioration des produits de cible après séchage, qui améliorera inévitablement considérablement les avantages économiques de l'usine.

Cette série d'usine peut être employée intensivement dans l'industrie chimique, pétrochimique, métallurgique, en céramique, légère, la nourriture, le matériau de construction pharmaceutique, et les industries chimiques de sylviculture, et l'industrie biochimique etc….



Matériel :	ACIER AU CARBONE DE SUS316/SUS304/, ETC.	Source de chaleur :	Vapeur/gaz/diesel électrique/naturel/etc.
Capacité :	10-10000kg par heure	Évaporation de l'eau :	5-5000kg par heure
Temp :	120-600 ' C	Séchage du modèle :	Séchage continu
Document :	QI DE FAT//OQ/PQ	Certificat :	CE/UL /CU-TR
Contrôle :	HMI ET BOUTON	Mode de pulvérisation :	Atomiseur rotatoire
Lumière élevée :	la machine de dessiccateur de nourriture, par atomisation l'équipement de séchage





Principe de fonctionnement

Le dessiccateur de jet centrifuge ultra-rapide de série de LPG adopte l'atomiseur centrifuge ultra-rapide de disque sur le dessus de la chambre de séchage pour pulvériser l'alimentation dans les gouttelettes fines comme une brume, et la chaleur de conduite et l'échange de masse simultanément avec de l'air chaud qui entre dans la tour par une distribution spéciale dans une voie assortie de mouvement, et évapore l'eau dans extrêmement une courte durée de former un produit sec pulvérulent uniforme.



Profil de processus

Après filtré et de chauffage l'air entre dans le distributeur d'air sur le dessus du dessiccateur. L'air chaud entre dans la salle de séchage sous la forme en spirale et uniformément. Passant par le pulvérisateur centrifuge ultra-rapide sur le dessus de la tour, le liquide matériel tournera et sera pulvérisé dans les perles liquides de brume extrêmement fine. Par la courte durée même d'entrer en contact avec l'air de la chaleur, les matériaux peuvent être séchés dans les produits finis. Les produits finis seront déchargés sans interruption du fond de la tour de séchage et des cyclones. Le gaz résiduel sera déchargé par le ventilateur d'extraction.



Avantages de cette usine en technologies transformatrices



Il est décrit avec le processus de séchage rapide, le rendement élevé, un niveau de contrôle d'environnement de fonctionnement de bonne usine et d'automation avancée et etc., As

peuvent fournir une garantie forte de technologie transformatrice pour obtenir le niveau de haute qualité du produit de cible, et peuvent maintenir la couleur, le parfum et le goût du produit, et une bonne dispersibilité, une fluidité, une solubilité, une régularité et une grande pureté.



La vitesse de séchage est rapide, et la superficie du liquide matériel est considérablement augmentée après l'atomisation. Dans la circulation d'air chaud, 95%-98% de l'eau peut être évaporé immédiatement, et le temps de séchage est seulement quelques secondes, donc cette usine est particulièrement appropriée au séchage des matériaux sensibles à la chaleur.



Le processus de fabrication est simplifié et il est commode d'utiliser et commander. Pour des liquides avec une teneur en eau de 40-60% (jusqu'à 90% pour les matériaux spéciaux), ils peuvent être séchés dans des produits de poudre en même temps, sans écraser et examiner après le séchage, et le processus de fabrication est réduit et la pureté de produit est améliorée.



Quand la dimension particulaire et la distribution des produits finis, des teneurs en eau résiduelles, de la densité de masse et de la forme de particules doivent répondre aux normes précises, le séchage par atomisation est l'une des technologies les plus désirées.



Dans la pratique en matière de production, en changeant les conditions de fonctionnement pour ajuster les paramètres de processus, dans une certaine marge, il est commode de commander et contrôler la dimension particulaire de produit, la densité de la masse, l'humidité, etc….



En outre, après avoir été chauffante et fondante, l'usine peut également être appliquée pour froid-former et granuler pour quelques matériaux spéciaux de cire de polyéthylène, de biofertilisant, d'engrais composé, etc….



Descriptions de fonction



1. Composants de noyau d'atomiseur : Toutes les incidences à haute précision (incidences de SKF, la Suède), lo à vide du ≤ 5μm de valeur de vibration, ≤ 15μm de valeur de vibration d'annonce ;

2. Opération sans problèmes : jusqu'à 7 000 heures ou plus ;

3. Quantité de alimentation totale d'atomiseur : 1-50,000kg/h ;

4. Système de contrôle électrique : sous-niveaux, taille, variété d'options de contrôle pour répondre aux différents besoins ; approche classique de logique ; système de simulation de processus dynamique ; Programmation de logiciel particulier de FX-DU/WIN-C ; Contrôle de PLC ; surveillance de configuration ; contrôle opérationnel d'écran tactile d'interface homme-machine ;

5. La machine de séchage pharmaceutique peut être ajoutée : secousse, gaz de balayage, veste de refroidissement et d'autres dispositifs, sifflant tous conformément aux conditions de GMP.



Introduction aux circuits principaux de configuration de l'usine



Pour le dessiccateur de jet rotatoire à grande vitesse de série de LPG, il se compose du système de livraison d'alimentation, système pour l'air filtrant et chauffant, le système de pulvérisation d'alimentation, séchant la chambre, le système pour l'air épuisant et le produit se rassemblant, système de contrôle électrique et ainsi de suite, la description pour chaque système est comme suit :



1. Le système de livraison liquide se compose du réservoir liquide, le filtre magnétique, pompe et ainsi de suite quant à pour assurer le liquide entrent dans l'atomiseur sans à-coup.

système 2.Air de filtrage et système de chauffage



Avant que l'air frais entrent dans l'appareil de chauffage, il devrait passer par le filtre de Pre&post d'abord, et ensuite entrer dans l'appareil de chauffage pour la chauffage. Pour la méthode de chauffage, il y a radiateur électrique de vapeur d'appareil de chauffage, four de gaz et ainsi de suite. Quelle méthode choisir dépend des conditions de site client. Pour assurer le milieu de séchage pour entrer dans la chambre de séchage avec la grande pureté, l'air passionné devrait passer par le filtre de rendement élevé entre dans avant la chambre de séchage.



3. Système de pulvérisation

Le système de pulvérisation se compose de l'atomiseur centrifuge à grande vitesse avec l'inverseur et ainsi de suite. La poudre de l'atomiseur centrifuge à grande vitesse est entre 40-120 microns.



4. Séchage du système de chambre



La chambre de séchage comprend la coquille en spirale, distributeur d'air chaud, principal

tour et garnitures appropriées.

a) Le distributeur de coquille en spirale et d'air chaud : le distributeur de coquille en spirale et d'air chaud à l'entrée d'air du dessus de tour peut régler l'angle de rotation de circulation d'air selon l'état spécifique, guider la circulation d'air à l'intérieur de la tour effectivement et éviter le bâton matériel sur le wall.in le milieu là est la position pour installer l'atomiseur.

b) Tour de séchage : Le mur intérieur est feuille de miroir de SUS, annonce soudée par la soudure à l'arc électrique. L'isolation est laine de roche.

c) La tour est port de trou d'homme et de vue quant à commode pour nettoyer et maintenir la tour. Pour l'interface croisée de corps de tour, le coude du conduit sont conception de bout d'arc, réduisent l'angle mort ; type scellé.

d) La tour principale est équipée du marteau d'air, commandé l'impulsion, et en frappant la tour de séchage principale opportune quant à pour éviter le bâton de la poussière sur le mur.



5. Épuisement d'air et système de rassemblement de produit

Pour le système de rassemblement de matériel, il y a plusieurs types. Comme le cyclone, filtre de cyclone+bag, filtre à manches, épurateur du cyclone +water et ainsi de suite. La méthode est selon la propriété matérielle elle-même. Pour le système de filtrage pour l'air de débouché, nous avons le filtre sur demande.



6. Système de contrôle électrique

HMI+PLC, chaque paramètre peut être affiché sur l'écran. Chaque paramètre peut être commandé et enregistré facilement.



Organigramme (1)





Organigramme (2)

Passez en revue des parties principales de l'usine :



Atomiseur : Le mécanisme de refroidissement en haut de la tour réduit la température du mur intérieur de la tour ; les innovations techniques de ces mesures pratiques et efficaces résolvent les problèmes pratiques, et représentent également un autre saut technologique dans le problème de sécher des extraits de médecine de chinois traditionnel.



Caractéristiques d'atomiseur rotatoire



◆La vitesse de séchage est haute quand pulvérisant le liquide matériel, la superficie du matériel augmentera considérablement. Dans l'écoulement à air chaud, 95%-98% de l'eau peut être évaporé à un moment. L'exécution du séchage prend seulement plusieurs secondes. C'est particulièrement approprié à sécher la chaleur et les matériaux sensibles.

◆Ses produits finis possèdent la bonnes uniformité, capacité d'écoulement et solubilité. Et les produits finis sont hauts dans la pureté et bons de la qualité.

◆Les procédures de production sont simples et l'opération et le contrôle sont faciles. Le liquide avec des teneurs en eau de 40-60% (pour les matériaux spéciaux, le contenu pourrait être jusqu'à 90%) peut être séché dans les produits de poudre ou de particules une fois un moment. Après le processus de séchage, il n'y a aucun besoin de brisement et de tri, afin de réduire les procédures d'opération dans la production et augmenter la pureté de produit. Le diamètre de particules de produit, le relâchement et la teneur en eau peuvent être ajustés en changeant la condition d'opération dans une certaine marge. Il est très commode de commander et utiliser.



Air chaud distributeur de distributeur (c'est-à-dire, volute d'air chaud et air chaud) : par la chambre en spirale logarithmique de flux d'air, l'air chaud est également distribué dans la direction circulaire ; il y a deux groupes de lames de guide, et le sens du vent et la vitesse sont ajustés en ajustant l'angle des lames de guide pour faire l'air chaud et les gouttelettes pulvérisées sont dans le meilleur contact ; en même temps, l'air chaud également et en spirale est distribué dans la tour de séchage, et également entré en contact avec les gouttelettes pulvérisées du matériel et de l'effet de séchage idéal est réalisé.



Diverses caractéristiques de disque rotatoire d'atomiseur

Machine de équilibrage dynamique pour le disque d'atomisation

Une pompe de vis de NETZSCH fournit sans interruption l'alimentation de suspension dans l'atomiseur rotatoire

Assemblée de contrôle à gaz directe de brûleur

Brûleur à gaz direct



Distributeur d'air



Paramètres techniques :

Type Article		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Évaporation de l'eau (kg/h heures)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Pulvérisez/type de pulvérisation		Atomiseur rotatoire
Vitesse d'atomiseur (r/min)		25000		18000		16000			12000-13000			11000-12000
Diamètre de pulvérisation (millimètres)		50		102		108			180-210		Déterminé selon des conditions de processus
Diamètre de la chambre (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Déterminé selon l'écoulement de processus, les états de site et les besoins des utilisateurs
L (m)	M	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Taille de levage de l'atomiseur (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Note : La quantité d'évaporation de l'eau est liée aux caractéristiques du matériel, du contenu solide et de la température de l'entrée et du débouché d'air chaud.



Courbe d'évaporation d'humidité :

Étant donné que le dessiccateur de jet appartient à l'équipement non standard, qui change avec les facteurs du besoin technologique d'utilisateur, la fonction des matériaux et les conditions de site, le diagramme peut être choisi pour la référence des utilisateurs. Complétez svp la « forme d'états de conception » et renvoyez-la à notre société. Nous t'offrirons un plan rationnel de configuration.



Notes : pour la capacité d'évaporation de l'eau, lui des parents à la propriété matérielle, l'admission et les températures de débouché, se rapportent svp au diagramme suivant.





Photos originales d'usine et de ses installations

Dessiccateur de jet rotatoire avec un diamètre de 9 mètres



Portée d'application



◆Industrie chimique : Fluorure de sodium (potassium), colorant et colorant alcalins, colorant intermédiaire, engrais composé, acide silicique formique, catalyseur, agent acide sulfurique, acide aminé, carbone blanc et ainsi de suite.

◆Plastiques et résine : Émulsion d'ab, d'ABS, résine d'acide urique, résine phénolique d'aldéhyde, résine d'urée-formol, résine de formaldéhyde, polythène, poly chloroprène et etc.

◆L'industrie alimentaire : Lait en poudre gras, protéine, lait en poudre de cacao, lait en poudre de remplacement, blanc d'oeuf (jaune), nourriture et plante, avoine, jus de poulet, café, thé dissoluble instantané, viande de assaisonnement, protéine, soja, protéine d'arachide, hydrolysat et ainsi de suite.

◆Sucre, sirop de maïs, fécule de maïs, glucose, pectine, sucre de malt, potassium d'acide sorbique et etc.

◆En céramique : Oxyde d'aluminium, matériel de carreau de céramique, oxyde de magnésium, talc et ainsi de suite.



Système de contrôle d'automation industrielle avancée

Le système de contrôle d'automation a adopté logiciel de programmation basé par 2DP grammable des contrôleurs S7-315 de la logique du contrôleur de PLC de Siemens le pro STEP7 5,5. trol avec le dispositif de démarrer, s'arrêter et de couplage, de PID de la boucle escroquerie des paramètres de processus et fonctions de traitement d'alarme.

D'abord, le système de contrôle est d'accepter la commande de l'opérateur, et alors si les conditions sont selon la logique de la scène pour recueillir des informations pour déterminer le processus à exécuter par le programme sont rencontrés. Si la condition est satisfaite, le programme de gestion dans un signal de sortie spécifique d'ordre de permettre ou désactiver le procédé de contrôle de divers types d'équipement.



L'interface homme-machine de HMI emploie le logiciel de configuration de Siemens SIMATIC le WinCC pour réaliser le système de contrôle de matériel de séchage pour fonctionner, le moniteur, les données d'analyse, le disque et la copie. Elle a accompli la combinaison de l'équipement sur place et des personnels exploitants. Par HMI, l'opérateur peut entrer une commande, ou de différents paramètres de formule ou de processus d'accomplir les différents produits ; en même temps obtention des informations sur l'état de fonctionnement du système ; et enquérez-vous l'information système (question) de production historique processus de fabrication du processus important actuel d'enregistrement de données ou rétroactive ; en cas d'anormal, le système enverra un signal d'alarme.



Panneau de commande centrifuge du dessiccateur de jet LPG-1200 ICP

Grande salle de commande de champ de tour de jet





Choix facultatif :



◆Ce genre d'équipement complet est fabriqué basé sur la conception adaptée aux besoins du client. Non toutes les caractéristiques fonctionnelles fournir toutes les conceptions. La configuration réelle devrait être faite selon le contrat ou a signé l'accord.

◆Pour les composants électriques principaux, nous avons des choix de noms de marque internationaux tels qu'ABB, Siemens ou Schneider ou d'autres

◆Pour le matériel pour la machine, nous avons les choix onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, acier au carbone et ainsi de suite.

◆Pour le système de contrôle, nous avons des choix sur le bouton poussoir, PLC+HMI et ainsi de suite. Nous pouvons concevoir le système de contrôle comme nécessaire.

◆Nous pouvons concevoir le système anti-déflagrant pour notre dessiccateur de jet basé sur la demande du client.

◆Pour le système convenable pour le dessiccateur de jet, nous pouvons le fournir, tel que l'alimentation

système, système de transport pneumatique et ainsi de suite.

◆Pour le système de chauffage pour l'usine, il est très flexible. nous pouvons configurer.

il a basé sur les conditions de site de client, telles que la vapeur, l'électricité, four de gaz et ainsi de suite, tous que nous pouvons la concevoir pour assortir notre dessiccateur de jet.

◆Si sans système de chauffage, il peut comme refroidisseur faire des particules avec l'air de refroidissement.

◆Plates-formes complètes et professionnelles d'équipement de R&D, scientifiques et raisonnables d'essais de produits de services, étendues et en profondeur de production de technologie d'échanges, de recherches et d'exploration de service :

La société de XKIANDAO peut fournir à des clients de divers essais et services de processus de vérification d'essai dans une série de laboratoires tels que YPG, LPG, PSD, BYP, PFSD, etc., et petites échelles pilotes ou même un nombre restreint de bancs d'essai de type production. Ces usines ont vérifié la faisabilité de l'application technique de beaucoup de séries de mise à niveau, déterminent les meilleurs conditions de processus de fabrication, et fournissent des échantillons pour l'analyse des marchés.



Avis avant ordre :



◆Nom et propriétés physiques d'alimentation : contenu solide (ou teneur en eau), viscosité, tension superficielle, valeur du pH.

◆La capacité de poudre après séchage, teneur en eau résiduelle permise, dimension particulaire, la température permise.

◆Production, heures de travail quotidiennes/décalage.

◆Énergie disponible : pression de vapeur disponible, capacité électrique, charbon, pétrole, gaz disponible.

◆Conditions de contrôle : si les températures d'admission et de débouché doivent être commandées automatiquement.

◆Conditions de collection de poudre : si installer un piège de sac, et l'ambiant exige sur le gaz d'échappement.

◆D'autres conditions spéciales.



Service de essai payé :

Nous souhaitons la bienvenue de nouveaux et vieux clients pour répondre entièrement au questionnaire de public, complet et professionnel---basé sur les spécifications de besoins des utilisateurs (URS), a lancé par le service de vente de notre société au cours de la période de préparation pour la recherche de marché.



La société peut le concevoir pour vous sur la base des différentes caractéristiques matérielles des utilisateurs, des différents modes de chauffage, des différentes conditions de contrôle, des différentes exigences de sortie, des différents états de produit, des différentes dispositions d'atelier, les différentes conditions de propre-dans-endroit (CIP), etc., afin de répondre aux exigences de différents utilisateurs.

Toutes sortes de machines expérimentales sont équipées à la société pour l'essai des utilisateurs pour confirmer les caractéristiques de séchage. Vous êtes accueilli pour venir à notre société pour l'essai.
