Système de contrôle d'automation industrielle d'interface de machine humaine

Système de contrôle d'automation industrielle avancée

Description

Le système de contrôle automatique se compose du contrôleur de PLC, appliquant le contrôleur programmable de la logique de la société de SIEMENS de S7-315 2DP, et est basé sur le logiciel de programmation d'ÉTAPE 5,5, le début et l'arrêt et verrouillage du contrôle d'usine, de boucle de PID et de l'alarme des paramètres de processus et etc. Peut être réalisé. Le système de contrôle accepte d'abord les commandes de l'opérateur et puis des juges si les conditions de logique du programme de processus soient remplies selon les informations collectées de champ. Si des conditions sont installées, les signaux de sortie de programme de gestion dans un ordre spécifique d'activer ou clôturer toutes sortes d'équipement dans le procédé de contrôle.

L'interface homme-machine de HMI est configurée par le logiciel SIMATIC WinCC de la configuration de SIEMENS, qui réalise la surveillance d'opération, de statut d'opération, l'analyse de données, l'enregistrement et l'impression du système de contrôle de matériel de séchage. Elle a accompli la combinaison organique de l'équipement et du personnel de campagne. Par le HMI, l'opérateur peut entrer les commandes, et entrer différents paramètres de processus ou formules pour accomplir la production de différents produits. En même temps, nous pouvons obtenir des informations sur l'état du système. Nous pouvons également nous enquérir au sujet de l'information actuelle de production du système, ou de la trace (enquérez-vous) les données record importantes du processus de fabrication historique. S'il y a une situation anormale, le système enverra le signal d'alarme.

Diagramme centrifuge d'interface de panneau de commande du dessiccateur de jet de la précision PSD-90 ICP

Détails de produit

Les données de champ sont rassemblées par PLC S7-315, et les données rassemblées sont montrées et enregistrées sur l'ordinateur qui prend le WinCC comme logiciel de configuration à l'aide du module CP343-1 par le protocole de TCP/IP.

Les données se sont rassemblées dans le PLC sont également envoyées à un ordinateur distant par le routeur industriel (HUB).

Logiciel de logiciel de PLC et d'ordinateur serveur appliquer la structure du programme S88 et la conception modularisée.

Selon différents objets de contrôle, les calibres de moteur (deux types comprenant le contrôle d'inverseur et le contrôle direct de début) sont écrits, y compris des modules de valve, des calibres d'entrée analogique, calibres de sortie analogique, calibres de boucle d'avertissement de PID et etc….

En raison d'à régulation de processus, le bloc de GRAPHIQUE de SIEMENS est appliqué pour programmer, rendant le processus plus clair.

Le processus de séchage est raffiné à un certain nombre de petits processus (tels que l'opération à froid, l'opération chaude, l'opération d'eau, l'opération matérielle, le séchage, etc.).

Le but du système de contrôle automatique est d'assurer le fonctionnement normal des équipements et de réaliser la stabilité de la qualité du produit en commandant et en surveillant les paramètres de processus importants du dessiccateur de jet.

Grand site plus sec de contrôle de tour de jet

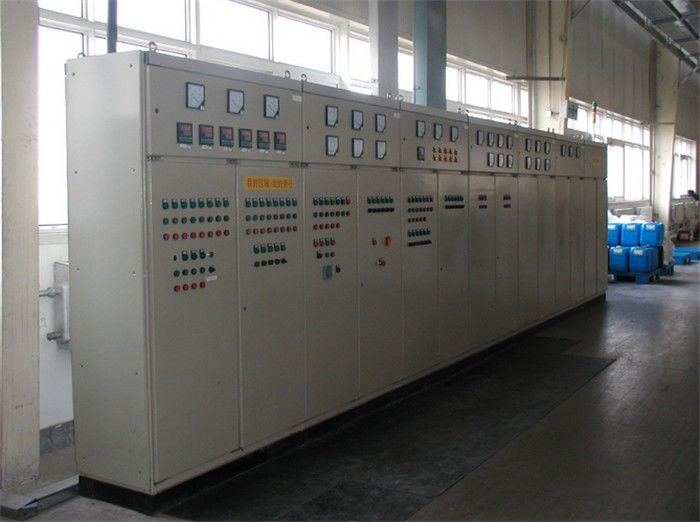

Grande armoire de commande plus sèche de champ de tour de jet :

Système de contrôle et écran tactile de logique de programme de SIMATIC
