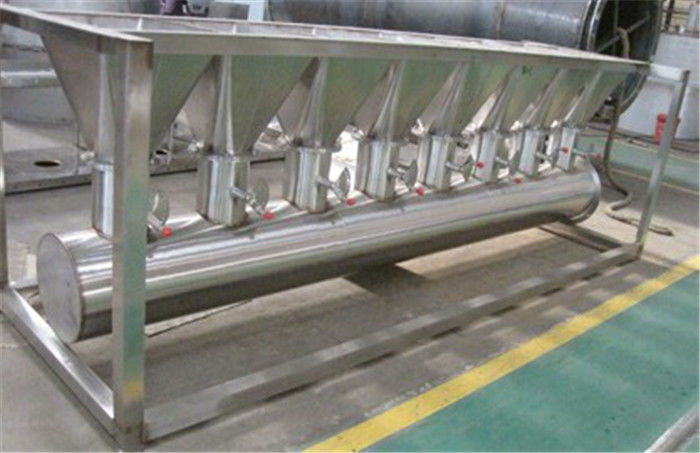

HMI boutonnent le dessiccateur horizontal de lit fluide du contrôle SUS304 XF

Description de produit

XF horizontal (dessiccateur horizontal de lit fluide) (chasseur bombardier à double capacité)

Description de produit :

Dessiccateur à lit fluidisé horizontal, également connu sous le nom de dessiccateur à lit fluidisé, principalement utilisé pour sécher la poudre de desserrage ou le matériel granulaire. Et cela est largement fonctionné comme dessiccateur dans l'industrie. Ce dispositif est simple en structure, fonctionne commodément et a l'efficacité thermique élevée. Il est très utilisé dans l'industrie de produit chimique, d'exploitation, de médecine, de nourriture, de traitement de grain, d'alimentation, industrielle et de ville de traitement des eaux usées.

Après l'utilisation et l'amélioration de plus de 20 ans, de nos jours, c'est devenu un dispositif de séchage populaire dans les domaines de pharmaceutique, chimiques, produit alimentaire, industrie de transformation de grain et ainsi de suite. Il se compose du filtre à air, lit fluide, séparateur cyclonique, collecteur de poussière, fan centrifuge ultra-rapide, armoire de commande et ainsi de suite.

En raison de la différence de la propriété de la matière première, il est nécessaire d'équiper du système de dépoussiérage selon les besoins nécessaires. Il peut choisir le séparateur cyclonique et le filtre à manches de tissu ou seulement choisir l'un d'entre eux. Généralement si la densité de la masse de la matière première est lourde, il peut choisir le le cyclone, si la matière première est légère dans la densité de la masse, il peut choisir le filtre à manches pour le rassembler. Le système de transport pneumatique est disponible sur demande. Il y a deux genres d'opérations pour cette machine--- type continu et intermittent.

Détails de produit : Machine de séchage horizontale de lit fluide du dessiccateur de lit fluide de série de XF (chasseur bombardier à double capacité)

Principe de fonctionnement :

Utilisant le principe de la fluidification, les particules solides suspendues dans un milieu de séchage à gaz chaud dans le processus de séchage. Le matériel solide granulaire est alimenté au dessiccateur à lit fluidisé par le conducteur. Le ventilateur souffle l'air chaud propre filtré de chauffage dans le lit fluidisé au fond du plat et de la fluidification de distribution à la chaleur gaz-solide et à l'échange de masse pour chauffer le matériel solide. Et de chaleur de milieu le contact entièrement avec les particules solides à sécher. Puisque le matériel agite violemment, la résistance de film de gaz a considérablement réduit, donc, l'intensité de séchage est très haute. Après que de chauffage par le filtre à air et l'appareil de chauffage, l'air est transporté dans le fond d'une petite chambre par chaque branche, et entre dans la chambre de séchage par le plat perforé, séchant le tamis à mailles perforé jusqu'aux matériaux est fluidification sèche. Le produit solide est déchargé de la vidange. Le gaz d'échappement est déchargé du haut du lit fluidisé et la puissance solide sera rassemblée par le chiffon de sac de séparateur cyclonique ou de tissu.

En attendant passant par le séparateur cyclonique et le filtre à manches, l'air d'échappement sort finalement du haut de sécher la chambre et déchargé par la fan.

La production automatique peut être réalisée. C'est un genre de matériel de séchage continu. Il est rapide en séchant la vitesse, basse dans la température de séchage, il peut garantir la qualité des produits et est conforme aux conditions du GMP.

Caractéristiques de fonctionnement :

, Structure simple et entretien commode.

B, opération facile et fonctionnement stable

C, contact gaz-solide d'uniforme, vitesse relative élevée et vitesse de transfert de chaleur, efficacité thermique élevée.

D, aucune pièces en rotation, pièces vibrantes, coût de maintenance à prix réduit.

F, basse température de séchage aux matériaux sensibles à la chaleur et les particules ne seront pas endommagés.

Matériaux adaptés :

Le lit fluidisé horizontal de multi-chambre convient à la particule moyenne s'étendant la taille de granulaire, de la poudre, le volume et séchant les matériaux sensibles à la chaleur de 50 à 5000 microns. Il peut être très utilisé dans le produit chimique, l'exploitation, la médecine, le traitement des denrées alimentaires des produits alimentaires, la nourriture, l'alimentation, industriels et l'industrie de traitement des eaux usées de ville.

Application :

Le processus de séchage des médecines, matière première chimique, produit alimentaire, grain traitant, alimentent et ainsi de suite. Par exemple, médecine crue, comprimé, médecine chinoise, produit alimentaire de la protection sanitaire, boissons, germe de maïs, alimentation, résine, acide citrique et d'autres poudres. Le diamètre approprié de la matière première est normalement 0.1-0.6mm. Le diamètre le plus applicable de la matière première sera 0.5-3mm.

Schéma d'installation :

Un type : équipé du B de séparateur cyclonique : C intérieur de sac : Équipé du filtre du cyclone separator+bag

1. Machine gauche de alimentation de 2. canalisations                    1. port de alimentation     2. sac intérieur                             1. machine gauche de alimentation de 2. canalisations

3. Fan de souffle du réchauffeur d'air 4.                                 3. réchauffeur d'air principal de la machine 4.                              3. réchauffeur d'air     4. fan de souffle

5. Fan d'aspiration du séparateur cyclonique 6.               5. fan de souffle        6. fan d'aspiration                             5. séparateur cyclonique et filtre à manches

7. Port matériel de décharge                              7. port de décharge                                                  6. port de décharge de la fan 7. d'aspiration

Instructions d'installation :

1. L'équipement devrait être placé dans le niveau, fixe par le boulon de base, et les pièces devraient être avec le bon scellage.

2. La fan peut être pièce extérieure réglée ou la mettre dans la salle séparée

3. La disposition peut être ajustée basée sur l'état de site.

TECHNICALPARAMETERS

Notes :

1. La température d'intérieur : ~300 ^OC.

2. Si le secteur de lit est plus grand que 4m2, alors le dessiccateur est principalement utilisé dans le domaine de la médecine ; Si le secteur de lit est entre 5m2 ~20m2, alors le dessiccateur est principalement utilisé dans le domaine chimique.

3. La capacité de séchage est mesurée basée sur l'humidité primaire du cristal de la prune est 20% et son humidité finale est 5% et la température de l'entrée d'air est 130℃. La capacité de séchage d'autres matières premières sera basée sur la condition sèche pratique. En choisissant des modèles, notez svp cela : Le modèle A devrait être assorti avec le séparateur cyclonique et le modèle B avec le collecteur de poussière intérieur de sac et le modèle C avec le collecteur de séparateur cyclonique et de poussière de sac.

4. Mode d'alimentation :

1) alimentation d'étoile ;

2) Étoile alimentant avec le transport pneumatique ;

3) Convoyeur à bande ;

4) Adapté aux besoins du client.

5. la production automatisée peut être réalisée.

6. Conception adaptée aux besoins du client selon des besoins des utilisateurs.

7. La puissance de fan est dépendue des représentations matérielles.
