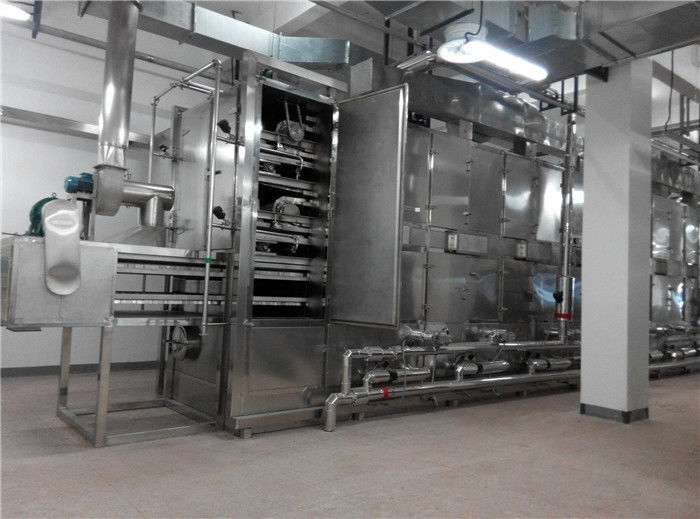

Acier inoxydable 100kg/h DW Mesh Belt Dryer Oven Machine
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | DW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Nom de produit: | dessiccateur de ceinture de maille | Évaporation de l'eau: | 100-3000kg/h |
|---|---|---|---|
| moc: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Source de chaleur: | Vapeur/gaz naturel/diesel électrique/etc. ; |
| La température: | 10-350℃ | Moteur: | ABB/SIEMENS COUSENT |
| Document: | QI DE FAT//OQ/PQ | Marque: | XIANDAO |
| Surligner: | 100kg dessiccateur Oven Machine,Dessiccateur Oven Machine d'EAC,100kg Mesh Belt Dryer |
||
Description de produit
Les séries de DW engrènent l'étuve de ceinture (dessiccateur Oven Machine) pour la substance de nourriture, pharmaceutique
| Matériel : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Source de chaleur : | Vapeur/gaz naturel/diesel électrique/etc. ; |
| Temp. : | 10-350℃ | Évaporation de l'eau : | 100-3000kg/h |
| Moteur : | ABB/SIEMENS COUSENT | Document : | QI DE FAT//OQ/PQ |
Détails de produit
】 Pharmaceutique d'étuve de ceinture de maille du 【DW-P, divers 【de haute qualité en gros DW - 【pharmaceutique DW de】 d'étuve de ceinture de maille de P - fournisseurs pharmaceutiques de】 d'étuve de ceinture de maille de P et 【DW -】 pharmaceutique d'étuve de ceinture de maille de P
Préface
Cette machine est un matériel de séchage pénétrant continu d'écoulement s'est appliquée pour le produit solide dans l'état de bande, de particules ou de tranche et avec la bonne ventilation. La machine convient aux matériaux tels que le légume de asséchage, la phytothérapie de la médecine de chinois traditionnel et d'autres, pour lesquels les teneurs en eau sont élevées et la température de séchage élevée n'est pas laissée. Pour notre dessiccateur de ceinture de maille de série de DW, elle est l'un de nos équipements principaux et la machine très chaude dans notre company.there sont deux types de dessiccateur de ceinture de maille, on est pour sécher le matériel, et l'autre est pour refroidir le matériel. La plus grande différence entre deux machines est la maille.
Paramètres techniques
| Type | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 |
| Numéro d'unité | 4 | 6 | 4 | 6 | 4 | 6 |
| Largeur de ceinture (m) | 1,2 | 1,2 | 1,6 | 1,6 | 2 | 2 |
| Séchage de la longueur de section (m) | 8 | 10 | 8 | 10 | 8 | 10 |
| Épaisseur du matériel alimenté (millimètres) | 10-80 | |||||
| ℃ de la température | 60-130 | |||||
| Pression de vapeur (MPA) | 0.2-0.8 | |||||
| consommation de vapeur (Kgsteam/KgH2O) | 2.2-2.5 | |||||
| Force de séchage (KgH2O/h) | 6-20 kg/m2.h | |||||
| Puissance totale du ventilateur (kilowatts) | 3,3 | 4,4 | 6,6 | 8,8 | 12 | 16 |
| puissance totale de kilowatt d'usine | 4,05 | 5,15 | 7,35 | 9,55 | 13,1 | 17,1 |
Principe
Les matériaux sont uniformément distribués sur la maille-ceinture par le conducteur matériel. La maille-ceinture adopte généralement la maille d'acier inoxydable de la maille 12-60 et elle est dessinée par un dispositif et un mouvement de transmission à l'intérieur du dessiccateur. Le dessiccateur se compose de plusieurs sections. Pour chaque section l'air chaud est distribué séparément. Une partie de gaz échappement est épuisée par un ventilateur spécial d'échappement d'humidité. Le gaz résiduel est commandé par une valve d'ajustement. Les passages d'air chaud par la maille-ceinture couverte de pour apporter le matériel de l'eau loin. La maille-ceinture se déplace lentement, vitesse courante peut être librement ajustée selon la propriété matérielle. Les produits finis après que le processus de séchage tombe dans le collecteur matériel sans interruption. Les unités supérieures et basses de circulation peuvent être librement équipées selon des exigences de client.
Avantage
1. Rendement élevé, basse consommation et opération facile
2. Aucune pollution, n'ont la couche thermoisolante ; chauffage rapide, commodes pour commencer et s'arrêter
3. La vitesse du dessiccateur de ceinture de maille a pu être commandée
4. La température du dessiccateur de ceinture de maille a pu être réglable selon les exigences d'acheteur.
Caractéristiques
①Le la plupart d'air chaud est distribué dans l'armoire, l'efficacité de la chaleur est haute et économise l'énergie.
②Le emploient la ventilation forcée et le type principe d'écoulement transversal de séchage, il y a des plats d'admission d'air dans l'armoire et le matériel est séché uniformément.
③ à faible bruit, opération d'écurie, température de sang-froid et commodité pour installer et maintenir.
④Portée de d'application large, il convient à tout le matériel de sortes, et est le type général matériel de séchage
⑤Le contrôle commun de (contrôle de bouton) ou le contrôle de PLC et d'écran tactile sont sur demande
⑥La température de contrôlable ;
⑦Le stockent la mémoire du mode de travail-programme et du paramètre et de la fonction d'impression technologiques (selon les exigences du client)
Organigramme
Dessiccateur à une seule couche de ceinture de maille
Dessiccateur multicouche de ceinture de maille
Application
Légume de asséchage, alimentation de particules, poudre gastronome, noix de coco déchiquetée bourrant, couleur organique, caoutchouc de composé, produit de médecine, matériel de médecine, petit produit en bois, produit en plastique, vieillissement et solidification pour le composant électronique et le dispositif.
Processus de fabrication
→laser d'inspection de matière première de → de conception coupant la livraison de polissage de → de paquet de → d'inspection de → d'Inspection→Assembling de → de → d'inspection de Welding→ de machine→
De la conception à l'assemblée et embarquez alors l'unité, chaque étape que nous exigeons de nos travailleurs de commander la qualité strictement, de sorte que chaque unité puisse être fournie parfaitement.
Machine spécialisée pour le légume
| unité | trois machine spécialisée d'unités par séries pour le légume | cinq couches ont spécialisé la machine pour végétal (le type de vue) | ||
| modèle | DWP-2-10-3 | DWF-2-10-3 | DW5-3-12 | |
| largeur efficace de ceinture | m | 2 | 2 | 3 |
| longueur efficace de ceinture | m/unit | 10 | 10 | 12 |
| tandemquantity | 3 | 3 | ||
| Couche non. | 5 | |||
| capacité végétale | Kg/h heure | 600 | 720 | 2000 |
| Force d'évaporation | Kg/h heure | 400~510 | 480~640 | 1440~1800 |
| consommation de vapeur | Kgsteam/KgH2O | 2.2~2.5 | 2.2~2.5 | 2.2~2.4 |
| secteur de rayonnement thermique | M2 | 900 | 1440 | 2600 |
| puissance totale de l'usine | Kilowatt | 70 | 52 | 150 |
| taille globale | m | 33.2×2.58×2.8 | 33.2×2.27×2.85 | 15.3×4.3×8.5 |
| type de source de chaleur | vapeur, huile thermique de conduction, four d'air chaud, électrique | |||
Machine spécialisée pour l'aliment (type de cadre)
| Machine spécialisée pour l'aliment (type de cadre) | ||
| Type | DWZ-3×12 | |
| Largeur efficace de ceinture | m | 3 |
| Longueur efficace de ceinture | m/unit | 12 |
| La température d'opération | ℃ | 80-130 |
| Pression de vapeur | MPA | 0.4-0.8 |
| Temps de séchage | minute | 35-50 |
| Épaisseur de matériel alimenté | cm | 5-8 |
| Consommation de vapeur | kg/h heure | 6-20 |
| Force de séchage | Kgsteam/kgH2O | 2-2.4 |
| Puissance totale d'usine | kilowatt | 76 |
| Tailles globales | m | 15.1×4.3×3.4 |
