Machine de séchage sous vide de Herb Extract Mesh Belt 6kW VBD

Description de produit

Dessiccateur de ceinture de vide de série de VBD

Dessiccateur continu de ceinture de vide de série de VBD pour le solide (Mesh Belt Vacuum Drying Machine) (dessiccateur de ceinture de vide d'extrait d'herbe) (machine de séchage de ceinture de vide, type dessiccateur de ceinture)

Description générale

Le dessiccateur multicouche solide de ceinture de vide de basse température est un genre de type matériel de séchage de ceinture de vide qui est alimentation et décharge entièrement fermées et continues. Applicable à toutes sortes de solide, cristallin, granules, poudre, pilules, fruit et d'autres matières premières.

Le dessiccateur de ceinture de vide de série de VBD est un équipement de alimentation et de décharge continu de séchage sous vide. Le produit liquide est transporté dans un corps plus sec par la pompe d'alimentation, également répandue sur des ceintures par le dispositif de distribution. Sous le vide poussé, le point d'ébullition du liquide est abaissé ; l'eau dans le matériel liquide est évaporée. Les ceintures se déplacent des plaques de chauffage également. La vapeur, l'eau chaude et le mazout chaud peuvent être employés comme médias de chauffage. Avec le déplacement des ceintures, le produit intervient du début s'évaporant, séchant, et se refroidissant pour décharger à la fin. La température diminue par ce processus, et peut être ajustée pour différents produits. Le broyeur spécial de vide est équipé à l'extrémité de décharge pour produire différentes tailles de produit final. Le produit sec de poudre ou de granule peut être automatiquement emballé ou continué le processus suivant.

Le dessiccateur de ceinture de vide de série de VBD tourne le séchage statique traditionnel pour nettoyer à l'aspirateur le séchage dynamique, ramener le temps de séchage de 8-20 heures à 20-80 minutes. Dans le dessiccateur de ceinture de vide, la température de séchage est réglable pour différents produits. Elle résout le problème à hautes températures avec le dessiccateur de jet et le problème de dénaturation dû au long temps de séchage avec l'étuve traditionnelle. La couleur, solubilité, conservation d'ingrédients du produit sec du dessiccateur de ceinture de vide sont incomparable.

Principe de fonctionnement :

L'équipement est un puits à dépression, avec une bande de conveyeur matérielle PTFE (téflon) a arrangé à l'intérieur. Par le distributeur continu de vide en haut de l'équipement, le matériel est sans interruption distribué sur la ceinture de transport. Selon les caractéristiques du matériel, l'épaisseur matérielle de distribution peut être ajustée (3mm~30mm). La bande de conveyeur continuera à transporter lentement à l'autre extrémité du convoyeur, et au-dessous de la bande de conveyeur chauffe l'énergie calorifique fournisseuse de zone à la bande de conveyeur. Pendant le processus de transmission, l'eau dans le matériel sur la bande de conveyeur s'évapore sans interruption, et la vapeur est rapidement pompée par une pompe à vide. Quand le matériel arrive à une extrémité de la bande de conveyeur, il tombe par lui-même vers le bas à la deuxième couche. Par conséquent un processus si de séchage est répété jusqu'à ce que le matériel soit séché pour atteindre les conditions de séchage.

Selon la taille de la capacité et des exigences de processus du client, la bande de conveyeur multicouche dans le conteneur de vide est conçue et arrangée. Par le conducteur solide continu et un dispositif de distribution matériel, en états de vide les matières premières qui doit sécher sans interruption est alimentées, les clients réalise l'alimentation continue et la distribution uniforme sur la ceinture de dessiccateur. En raison du matériel constamment est remué dans le processus de séchage sans cesse quant à pour accélérer le taux et le temps d'évaporation, et en même temps l'uniformité de produits dans le processus de séchage est assurée. La température de séchage pour chaque bande de conveyeur peut être ajustée de 20℃ sur 180℃, sans compter que la vitesse de transport peut également être ajustée, ainsi elle peut être adaptative à sécher la courbe pour n'importe quel matériel, réalisant un séchage modéré. L'heure de départ de décharge peut être ajustée d'ici 20 minutes sur 90 minutes après que le matériel entre dans le dessiccateur.

Enfin à l'extrémité de décharge, les chutes matérielles dans la cannelure de transport, et est transportées par le convoyeur de vis au débouché. Si le processus du besoin de produit séché, alors ce de meulage peuvent être sous vide des conditions écrasées, rendement évitant de la poussière de vol, d'augmentation produit et solution des problèmes de pollution. Après avoir été écrasé examiné, le nombre de maille du produit peut être ajusté entre 20meshes-200meshes, et enfin le produit est transporté au baril matériel de collection, jusqu'à ce processus, la décharge continue et le séchage accomplissent, et la production transitera pour couler vers le bas des processus comme l'étape d'emballage et etc….

En outre, pour le produit séché, la décharge continue de produit peut être réalisée par le dispositif de décharge continu de vide et le collecteur matériel de vide. En même temps, la récupération du dissolvant organique peut être réalisée, qui peut résoudre le problème de la protection de l'environnement et augmenter le rendement de la récupération dissolvante.

Points faibles de dessiccateur traditionnel

Le dessiccateur continu de vide de basse température est un nouveau concept de rendement élevé et de type économiseur d'énergie matériel de séchage, qui a été avec succès développé après comparaison répétée des avantages et des inconvénients du séchage par atomisation conventionnel et de la lyophilisation.

En séchant le cours pour les produits comme dans la médecine de chinois traditionnel, il est salutaire coûter médecine occidentale, produit chimique, nourriture, produits de soins de santé et d'autres industries, séchage par atomisation, mais il y a un grand défaut dans la solubilité du produit, de la faveur originale et de la forme de la poudre, et elle peut ne faire rien aux produits qui a légèrement un plus de grande viscosité et aux produits sensibles à la chaleur. La lyophilisation conventionnelle peut obtenir le produit avec une excellente solubilité et de haute qualité, mais le rendement est si bas, et le coût est trop haut.

Caractéristiques et avantages de dessiccateur continu de vide de basse température

Index continus à basse température de processus de dessiccateur de vide juste quelque part entre les deux dispositifs entre, pour s'assurer qu'il n'y a aucun changement aux natures originales du matériel, telles que la sensibilité de la chaleur, la solubilité, la saveur originale, le parfum et etc. Sans compter que la forme-formation est bon, qui peut se rendre compte que les produits séchés est intérieur poreux et lâche, maintenant les natures matérielles originales et un bon aspect. Due à lui est la basse température et le séchage sous vide, ainsi il peut répondre aux exigences de traitement du matériel le plus sensible, et est très utilisé dans biologique, pharmaceutique, nourriture, industrie chimique. L'équipement a les caractéristiques telles que la température économiseuse d'énergie et basse, la productivité élevée, la représentation, sûr stable et fiable.

Les coupures continues de dessiccateur de vide de basse température par le problème techniquement difficile de l'alimentation continue et de la décharge sous l'état de vide, qui transforme le séchage statique en séchage dynamique avec succès, réalisant l'alimentation continue, la décharge et la formation l'écrasement dans l'état de vide et en évitant deux fois de pollution et l'oxydation/réduction des matériaux oxydables. Le processus de fabrication entier réalise une production entièrement fermée, qui est canalisée, automatique, continu, le rendement de poudre sèche atteint ainsi plus de 99%, et le taux de récupération dissolvant est plus que 90%.Because le système de gestion d'opération d'interface homme-machine a été réalisé, la sortie du produit sec est considérablement améliorée, et le coût de production est réduit. En même temps, si l'équipement ou le processus de fabrication entier est en stricte conformité avec des conditions de GMP national et de protection de l'environnement, réalisant le « le rendement élevé, protection de l'environnement économiseuse d'énergie, verte, » dans les « cinq nationaux 12èmes - année - plan ».

Le dessiccateur continu de vide de basse température est particulièrement approprié au séchage du matériel avec du sucre de grande viscosité, à haute teneur en graisses, haut, qui est trop le difficile à être résolu pour le four de dessiccateur de jet et de séchage sous vide. Et il peut garder la stabilité et la cohérence du groupe de produit.

Caractéristiques techniques :

1. Dans l'état de vide pour réaliser l'alimentation continue et la décharge, la quantité de alimentation peut être placée librement selon les besoins.

2. Le système de chauffage utilisant la vapeur, l'eau chaude et le chauffage électrique transférés au chauffage au mazout thermique et à d'autres formes.

la température de séchage 3.The peut être ajustée de 20℃ sur 180℃, et en 20 minutes à 90 minutes elle commence à décharger le matériel sans interruption jusqu'à l'achèvement de la production par lots.

4. La voie est faite en matériel de téflon, surface d'opération, fiable et uniforme stable de chauffe. La vitesse de voie peut être ajustée, et le nombre de couches de 2 à 10 couches, être déterminée selon les conditions de production de l'utilisateur.

5. Utilisant un grand choix de dispositif de matériel-distribution, qui peut s'adapter au séchage pour le liquide, l'extrait, la poudre et le matériel granulaire etc….

6. Équipé des états de système de meulage automatique sous vide, le nombre de maille pour la particule sèche peut être choisi selon les conditions de l'utilisateur.

7. Avec le système de nettoyage de CIP, nettoyage automatique, il est rapide et commode.

8. Sélection de l'unité de haute qualité de vide et soigneusement conçue et combinée, avec la capacité élevée continue de pomper le taux et le vide stable.

9. Consommation basse d'énergie, aucun trois déchets, à faible bruit.

10. Conformez-vous entièrement aux conditions de la certification de GMP.

Avantages importants :

Un ensemble complet du processus est automatique, canalisé, continu, programmé.

Complétez le processus de séchage dans le vide sous la basse température, aucun changement de nature aux matériaux sensibles à la chaleur, aucune possibilité de contamination.

Approprié au séchage de toutes sortes de matériaux fortement difficiles. Les matériaux de grande viscosité ne collent pas à la ceinture (téflon PTFE pour la ceinture de transport), et la forme du matériel en cristal n'est pas à l'arrière séchage endommagé.

La sécheresse matérielle (teneur en eau) peut être ajustée.

La consommation d'énergie est seulement 1/3 d'un dessiccateur de jet centrifuge pour la même sortie, et 1/6 du dessiccateur de gel.

La teneur en eau du produit peut être optimisée et combinée avec les paramètres principaux tels que la température, le degré de vide et la vitesse du processus de séchage, de sorte que le taux d'utilisation de travail d'équipement puisse réaliser le meilleur avantage économique.

Utilisant l'opération et le système de contrôle de programmation automatiques d'écran tactile de PLC, et configurated avec le dispositif de protection continu. Le niveau élevé d'automation peut considérablement réduire le coût de l'opération de main-d'oeuvre.

Cette machine est raisonnable dans la conception, compacte en structure, commode dans l'installation et la commission, et convient à l'installation dans la plupart des conditions de travail.

Approprié au grand groupe, opération continue et automatique.

Contraste avec le dessiccateur traditionnel semblable

Spéc. techniques.

Notes : Si le dissolvant est le dissolvant organique (éthanol, acétone, méthanol, etc.), l'évaporation de l'équipement sera considérablement améliorée.

Le taux d'évaporation est étroitement lié à la température du processus de séchage.

Portée d'application

Généralement cette série de VBD convient au séchage sous vide les matériaux comme : Médecine de chinois traditionnel, médecine occidentale, produit alimentaire, produit chimique et d'autres industries ;

Solide, cristallin, granules, poudre, pilules, fruit et d'autres matières premières ;

Matériaux oxydables, explosifs, fortement irritatifs, matériaux fortement toxiques ;

Produits exigeant de récupérer toutes sortes de dissolvant.

La portée de l'application spécifique est comme suivant :

1. Le dessiccateur de ceinture de vide (VBD) est principalement utilisé en séchant beaucoup de genres de liquide ou colle la matière première, telle que les médecines traditionnelles et occidentales, les nourritures, les produits biologiques, le matériel chimique, les nourritures biologiques, l'additif etc. particulièrement appropriés au produit solide avec l'agglomération de grande viscosité et facile, ou la sensibilité thermoplastique et thermique, ou le matériel qui ne peut pas être séché par le dessiccateur traditionnel. Pour les matériaux ci-dessus, VBD est le meilleur choix.

2. Industrie pharmaceutique : Extrait de médecine chinoise, extrait d'usine, embryon d'oeufs, séries de PVPK, industrie alimentaire liquide de la fermentation etc. : extrait de malt, hydrate de carbone, boisson en poudre, poudre de thé, poudre de cacao, pâte etc. de maïs.

3. Industrie chimique : batterie au lithium, benzoate etc. d'emamectin.

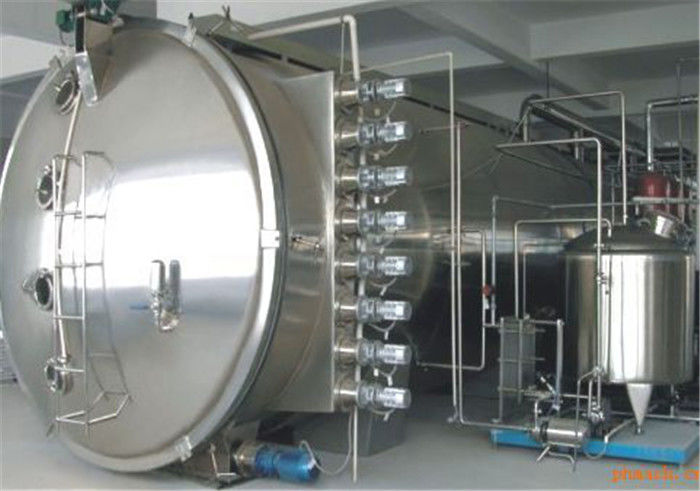

La référence à certaines des photos physiques du dessiccateur solide de ceinture de basse température de vide :
