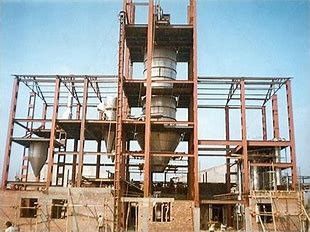

Dessiccateur de jet industriel de café de thé instantané d'EAC avec le système de récupération de chaleur

Description de produit

Chaîne de production instantanée de thé

DESCRIPTION

La chaîne de production instantanée du thé de XIANDAO (chaîne de production instantanée de thé noir) a la représentation de haute qualité.
L'extracteur avec trois ou quatre réservoirs d'extraction dans sérieux donnera la solution de débouché avec le contenu solide environ de 6-12%. Cette solution contient une certaine fibre à l'intérieur. Alors le séparateur de disque séparera la fibre.
Si le thé instantané soluble dans l'eau froid est exigé, le séparateur de disque séparera également la plupart d'huile de thé. Dépendez des exigences de client ; ce pourrait être un séparateur de disque pour la double application (séparation de deux phases et de trois phases) ou deux séparateurs de disque séparément.
La solution séparée sera alors concentrée par le vaporisateur. Le contenu solide après que le vaporisateur soit normalement environ 30-45% (dépend du type de thé).
Le thé concentré sera alors séché dans la poudre de thé avec le dessiccateur de jet. Le dessiccateur de jet de pression donnera une plus grande particule, et un thé soluble instantané.
Si la taille exigée de produit est plus grande, comme 1 ou 2 millimètres, un granulatoire de lit fluide sont fournis sur demande.

Description de l'usine

ⅰ. Réservoir d'extraction
Notre réservoir d'extraction s'appliquent largement pour la nourriture pharmaceutique et saine, les boissons instantanées, et les industries chimiques. Notre conception spéciale fournit l'efficacité de travail élevée, et l'opération commode. La section de WIP (lavage en place) est disponible sur demande.
Avec des multi-unités des réservoirs d'extraction en série, nous pourrions avoir le processus d'extraction semi-continu, et extrayons la plupart des ingrédients à partir de la matière première.
Du thé spécial exige de la conception spéciale de maintenir l'arome. Nous avons la conception pour extraire l'arome et pour le séparer pour davantage de processus.

ⅱ. Séparateur de disque (doubles applications)

Le séparateur de disque est un genre d'équipement de purification employé dans les industries laitières de biotechnologie, pharmaceutiques, de colorant, de produit alimentaire, d'huile, pétrochimiques, et pour séparer le mélange du « liquide -- liquide et solide-liquide » dans la proportion différente.
Il y a les fibres ou la cendre très basses de pourcentage dans l'extrait. Pour s'assurer le produit fini pourrait être 100% résolu, nous proposons le séparateur de disque pour sortir les impuretés.
Pour faire le thé soluble dans l'eau froid, nous devrions également séparer l'huile de thé. C'a pu être un séparateur pour séparer l'huile et les impuretés insolubles, ou deux séparateurs séparément. Un certain client exige également davantage de séparateur de raffiner l'huile de thé.

ⅲ. Concentrateur

Concentrateur à plusieurs étages de vide

Nous proposons normalement le vaporisateur à couche descendante de multi-effets pour concentrer l'extrait avant dessiccateur de jet. Il économise l'énergie en utilisant la vapeur à plusieurs reprises. La chaleur de condensation peut également être récupérée, si la vapeur de l'effet avant est comprimée à haute pression. La température de vapeur saturée correspondant à la pression est également plus haute et la vapeur peut être réutilisée pour la chauffage. Le compresseur de vapeur de jet de vapeur est utilisé sous ce principe.
Le compresseur de jet est actionné à une vitesse très élevée et n'a aucune pièce mobile. La structure est simple et l'opération fiable.
Chaque effet de vaporisateur à couche descendante a un système de distribution supérieur. Le liquide entre vers le bas dans chaque tube uniformément, formant une couche liquide mince de cavité cylindrique, les vapeurs coulent axialement vers le bas.
Le produit concentré est séparé des vapeurs dans deux étapes, premièrement au plus bas de gamme par gravitation, et deuxièmement par un haut séparateur cyclonique efficace. Les vapeurs propres sont alors employées pour chauffer le prochain effet, ou condensées (dernier effet).
Là concentrateurs également de congélation. Mais la consommation de poudre est très haut, ainsi l'application n'est pas large.

ⅳ. Dessiccateur de jet
Pour avoir la bonne solubilité, nous proposons normalement le dessiccateur de jet de pression pour cette application.
La solution concentrée devrait être introduite dans la tour de séchage par la pompe d'homogénéisation à haute pression, et être puis pulvérisée dans les perles fines. Les circulations d'air filtrées et passionnées dans la tour de séchage par des distributeurs d'air chaud, et sécheront les perles fines liquides très rapidement. Le produit sec sera rassemblé au fond du dessiccateur de jet, et aux fines à rassembler en cyclones.
Notre conception spéciale garantira la qualité du produit et réduira la consommation d'énergie.

Mais si vous voulez obtenir le produit instantané de thé de granule, alors nous recommanderait vivement le dessiccateur de jet à lit fluidisé de précision à plusieurs étages de série de PFSD (production continue).

Dessiccateur de jet à lit fluidisé de précision à plusieurs étages de la série PFSD-760

(Production continue).

Également le granulatoire suivant de lit fluide de série de FL (production par lots de petite taille) est pour le choix des utilisateurs.

Granulatoire de lit fluide :

Quand une plus grande dimension particulaire de produit est exigée, nous proposons le granulatoire de lit fluide qui pourrait produire des particules d'environ 1 à 2 millimètres.

Dans le granulatoire, la poudre instantanée fine de thé est chargée dans un conteneur de produit, et fluidisée par avion passionné et filtré. L'extrait liquide de thé ou n'importe quelle autre saveur sont pulvérisés sur la puissance fluidisée de faire des granules.

ⅴ. Système de récupération de chaleur
Brassez les feuilles de thé pourrait être employé comme carburant du système. Mais l'original brassent des feuilles de thé sont humide, non facile à être brûlé. Ainsi nous pressons les feuilles de thé d'abord, et utilisons ensuite l'air chaud de la tour de séchage et la chaleur de la fumée pour sécher les feuilles de thé avant qu'alimentiez-les au four ou à la chaudière d'air chaud.
ⅵ. D'autres pièces
Pour avoir l'usine dirigée sans à-coup, nous configurons également quelques réservoirs de sédimentation, réservoirs de tampon, et d'autres cuves de stockage pour le système.
Le système de WIP (lavage en place) est fourni sur demande.


Organigramme global :
