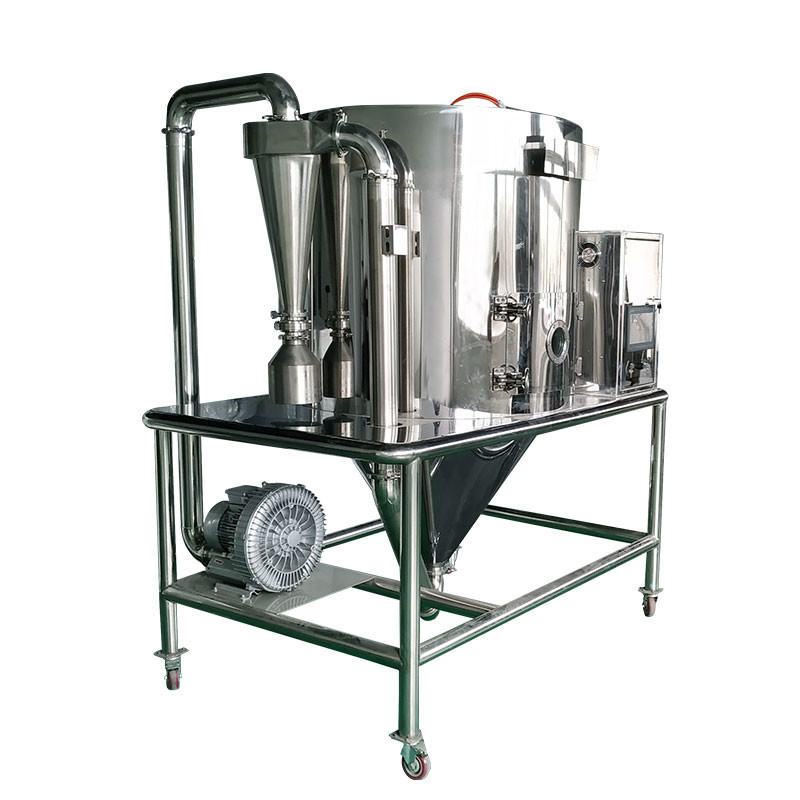

Petite empreinte de pas de taille de laboratoire de dessiccateur de jet d'échelle du laboratoire 3kg/H

Description de produit

1.Nom du produit :Sécheur par pulvérisation de taille laboratoire/centre de test/installations de test d'essai/centre de test de sécheur par pulvérisation/sécheur par pulvérisation de service/sécheur par pulvérisation d'échantillons





2.Détails du produit



Le oobjet pourSécheur par pulvérisation pourle procès test

Ce test d'essai est destiné à fournir une base importante pour obtenir les paramètres techniques pour la conception de l'usine à grande échelle.Deux parties doivent travailler conjointement à travers la négociation technique nécessaire pour obtenir la solution de test d'essai optimisée sur site.Sur la base d'un accord entre les deux parties, le test sera effectué officiellement.Nous vous invitons sincèrement à apporter la matière première à tester dans notre centre de test.







Confidentialité technique :

Trois parties sont responsables de la confidentialité de leurs produits et réalisations technologiques (c.Dans tous les cas, les deux parties ne doivent pas fournir d'informations ou de données à des tiers.



À l'heure actuelle, notre société a essentiellement construit un centre de test à grande échelle.Toutes les installations de test de ce centre de test sont conçues et fabriquées selon les exigences de configuration de haut niveau et de haute précision dans les principaux domaines d'application industrielle.Les installations auxiliaires des différentes installations de test sont entièrement meublées et leur concept de conception est nouveau et unique, en même temps, elles ont une variété de fonctions avancées et flexibles, et elles ont un large éventail d'applications ;





Sa configuration du système de contrôle présente des avantages techniques inégalés, libérant le puissant potentiel de la technologie de système de contrôle d'automatisation industrielle moderne, qui se reflète dans : Le panneau de commande dispose d'une interface de contrôle intelligente homme-machine visuelle haut de gamme/sophistiquée, qui affiche d'excellents éléments de contrôle de processus industriels; les principaux composants électriques adoptés sont des produits de marque célèbres qui répondent aux normes internationales de qualité des produits de première classe, et ils se caractérisent par une réponse sensible des instruments, une précision de contrôle élevée, des performances stables du produit, une finition soignée, un fonctionnement pratique, etc. tout à fait capables d'assurer une production et un fonctionnement sûrs et fiables de l'ensemble de l'équipement dans un environnement de fonctionnement normal.





Présentation de l'essentielusines/installationsdu centre d'examen



1. Séchoir à pulvérisation de laboratoire



Descriptions des produits



Le modèle de test de séchage par pulvérisation à l'échelle du laboratoire de marque "XIANDAO" est le premier produit en Chine.Depuis sa création / création dans les années 1980, il a connu une histoire unique de son succès.Près de 250 unités/ensembles ont été fournis pour être utilisés actuellement dans les universités, les centres de recherche, les instituts de recherche et les installations de production de poudre au pays et à l'étranger.



En raison de sa grande flexibilité, de sa commodité, de sa praticabilité, de sa conception globale d'image moderne, en plus de ses différents niveaux de système de contrôle, le modèle de taille de laboratoire peut répondre aux demandes croissantes des différents niveaux d'utilisateurs pour le séchage en laboratoire.



De plus, le séchage par pulvérisation est un processus de séchage unique impliquant à la fois la formation de particules et le séchage, dans lequel les caractéristiques de la poudre peuvent être maintenues constantes par un fonctionnement continu.La sélection appropriée de l'atomiseur et de ses paramètres variables de fonctionnement est d'une extrême importance pour obtenir des conditions de fonctionnement optimales et des variétés/catégories de poudre de première classe.





BYP-12 Sécheur par pulvérisation à cycle fermé de taille laboratoire



Champ d'application



1. Céramique sans oxyde (Aen, Si3N4, etc.), alliage dur, matériel de batterie haute performance, etc.

2. Matériel aromatisant, produits de santé.

3. Médicament, vitamine, médicaments biologiques.

4. Résine synthétique, cire de paraffine.



Balance de laboratoire MSD-8 Sécheur par pulvérisation pharmaceutique de précision multifonctionnel



Descriptions des produits



◆ Le séchoir par pulvérisation "XianDao" a connu un succès unique depuis sa première introduction à nos clients.plus de 200 unités ont été fournies à des universités, des centres de recherche et des installations de production de poudre spécialisées dans le monde entier.

◆ Il a été introduit pour répondre à la demande croissante d'un sécheur de laboratoire plus flexible, fiable, moderne et convivial avec différents niveaux de systèmes de contrôle.

◆ Le séchage par pulvérisation est un processus de séchage unique impliquant à la fois la formation de particules et le séchage.Les caractéristiques de la poudre peuvent être contrôlées et les propriétés de la poudre conservées.Constant

tout au long d'une opération continue.La sélection et le fonctionnement de l'atomiseur sont d'une extrême importance pour atteindre un optimum.



1. Équipement en acier inoxydable AISI316 de haute qualité, toute la conception de l'équipement de séchage par pulvérisation est belle, lignes fluides, exécution exquise, disposition raisonnable

2. Méthode d'atomisation avec trois types d'options : centrifuge, deux fluides de pulvérisation en haut, deux fluides de pulvérisation en bas, adaptés à la production de produits avec des spécifications différentes ;

3. Nettoyage démontable de chambre à air chaud, opération simple, à faible bruit ;

4. Et les pièces de contact matérielles sont une conception structurelle rapide, un démontage facile, une exigence hygiénique facile à nettoyer;

5. HMI utilisant le contrôle PLC, vous pouvez régler directement la température d'entrée, la température d'échappement, la vitesse d'alimentation, l'acquisition de données, l'enregistrement, l'impression et la surveillance et le contrôle du processus.

Sécheur-atomiseur pilote modèle LPG-8



Le séchoir à pulvérisation rotatif standard peut sécher directement par pulvérisation la solution, l'émulsion, la suspension et les matériaux en pâte dans des produits en poudre.Il a les caractéristiques d'une vitesse de séchage rapide, d'une efficacité élevée et de peu de procédures.Il peut maintenir la couleur, le parfum et le goût du matériau.La poudre sèche a une bonne solubilité, une pureté élevée, un bon environnement de fonctionnement et met essentiellement en œuvre un fonctionnement automatique.Cette machine est largement utilisée dans les industries chimiques, pétrochimiques, métallurgiques, alimentaires, médicales, de construction, céramiques, forestières et chimiques.De plus, l'équipement peut également refroidir et granuler des matériaux spéciaux tels que la cire de polyéthylène, les pesticides biologiques et les engrais composés après chauffage et fusion.



Principaux paramètres techniques :

Max.capacité d'évaporation d'humidité : 3kgs/h

Température d'entrée : 120 ~ 300 ℃ environ (réglable selon les caractères du matériau)

Température de sortie : 80℃～100℃ (réglable selon les caractères du matériau)

Puissance totale équipée : 12KW

SDR-30PdécisionCcéramiqueSprierrésecouer



Description générale:



L'ensemble du processus ne nécessite pas de traitement manuel.

◆ Le sécheur par pulvérisation pour céramique de précision est un sécheur par pulvérisation de nouvelle génération.Il s'agit d'un produit amélioré lancé par les techniciens de notre entreprise grâce à l'innovation technologique sur la base du modèle GPL.La machine a les caractéristiques d'un faible encombrement, d'un fonctionnement simple et d'un fonctionnement fiable, et peut préparer de la poudre avec une bonne sphéricité et une distribution uniforme de la taille des particules, de sorte qu'elle peut augmenter considérablement la densité du produit pressé.

◆ La supériorité et l'aspect pratique de cette série de modèles offrent les conditions nécessaires aux unités de recherche scientifique pour produire des céramiques fines et de nouveaux matériaux.À l'heure actuelle, nous avons utilisé avec succès la zircone, l'alumine, l'oxyde de zinc, le PTC, le carbure de silicium, le nitrure de silicium, les matériaux de batterie au lithium et d'autres industries, et avons reçu les éloges unanimes des utilisateurs.



Avantages technologiques :



● Adoption d'un nouvel atomiseur de type M, qui se caractérise comme suit :

① Peut obtenir une excellente poudre sphérique à écoulement libre ;

② Peut produire de la poudre avec une distribution granulométrique uniforme ;

③ Montant du dépôt décroissant en ligne tangente ;

④ La taille moyenne des particules du produit peut être ajustée.

● Structure d'échappement de type à capuchon bas conçue pour garantir que la plupart des poudres sont collectées au bas de la tour de séchage, seule une petite quantité de poudre dans le séparateur à cyclone ou le filtre à manches, réduisant considérablement le niveau de contrainte dans la séparation gaz-solide du dépoussiéreur post-étage.

● Le système de chauffage adopte des raccords de tuyauterie de chauffage non oxydants.L'air entrant dans la salle de séchage est filtré par une purification en trois étapes - efficacité primaire, efficacité intermédiaire et haute efficacité à haute température, et le niveau de purification atteint plus de cent mille.Empêcher les impuretés externes d'être mélangées dans le produit et d'affecter les procédures de post-traitement telles que le moulage et le frittage du produit.



Sécheur par pulvérisation de laboratoire LSD-1500



1. Pour la production de machines, les produits de combustion de gaz peuvent favoriser la décomposition thermique efficace.

2. Il peut pulvériser un dispositif de pyrolyse pour atteindre l'échelle de production.

3. Un tube de noyau de four en céramique spécial, chauffage indirect par le radiateur électrique.

4. Dans la température du four d'environ 600 ~ 900 ℃ dans les conditions de fonctionnement.

5. En général, le moyen idéal consiste à utiliser un dispositif de pulvérisation de type atomisation centrifuge à grande vitesse, mais vous pouvez également choisir la deuxième solution et l'atomisation par buse de fluide en suspension.

6. Compact, faible encombrement ;fonctionnement simple, haute efficacité.



Dispositif de pyrolyse par pulvérisation (réacteur de chaleur par pulvérisation)



TravaillerPrincipe deMéthode du réacteur à chaleur par pulvérisation



Une méthode pour atomiser la charge mixte (telle qu'une solution de sel métallique) dans un four à haute température, et lui faire subir instantanément une décomposition thermique, une réaction, une synthèse ou une calcination/frittage pour obtenir un produit pulvérulent (généralement de la poudre d'oxyde métallique).





Caractéristiques pour haute températurePyrolyse par pulvérisation



1. Synthèse d'un système multi-composants même lorsque les particules peuvent être des produits micron.

2. Peut tracer la quantité d'ingrédients ajoutés uniformément dispersés dans les matières premières.

3. Comparé à la méthode de mélange de poudre de mélange d'impuretés moins mécanique.

4. Produits en poudre à activité de surface, faciles à fritter.





Les caractéristiques de la plante :



1. pour la production de machine du tout, avec des produits de combustion de gaz peut favoriser la décomposition thermique efficace.

2. peut pulvériser un dispositif de pyrolyse pour atteindre l'échelle de production.

3. un tube de noyau de four en céramique spécial, chauffage indirect par le radiateur électrique.

4. à la température du four d'environ 600 ~ 900 ℃ dans les conditions de fonctionnement.

5. en général, le moyen idéal est d'utiliser un dispositif de pulvérisation de type atomisation centrifuge à grande vitesse, mais peut également choisir la deuxième solution et l'atomisation de la buse de fluide en suspension.

6. compact, faible encombrement ;fonctionnement simple, efficacité thermique élevée.





2. Taille pilote Sécheur par pulvérisation à cycle fermé modèle BYP-20pourtestobjectif:



Sécheur par pulvérisation à cycle fermé modèle BYP-20



1. Il peut empêcher les produits de s'oxyder et améliorer la qualité des produits.

2. Il est facile de réaliser le fonctionnement sans poussière et aseptique.

3. Il peut récupérer le solvant dans le liquide du matériau.

4. Il peut améliorer la conservation de la composition parfumée.

5. Il peut sécher le liquide inflammable ou faire la granulation de refroidissement.

6. Il peut sécher le matériau avec une forte sensibilité à la chaleur.

7. Il peut réaliser moins de dangers publics ou aucun danger public.

8. Il peut laisser de côté le dispositif de désodorisation.

9. Il peut réaliser la sécheresse à basse température inférieure à 100 degrés centigrades.



La définition du sécheur par pulvérisation à cycle fermé



◆ Le séchoir par pulvérisation à cycle fermé dans la chambre de séchage sera scellé dans les gouttelettes de brouillard dispersées solides à liquide et le milieu chaud (azote N2) a été séché par la méthode des gouttelettes

produits en poudre.Atomisé par un atomiseur rotatif ou un atomiseur à buse pour réaliser, le séchage des gouttelettes peut être ajusté par la température ou le débit de fluide caloporteur à contrôler,

évaporation du solvant à récupérer grâce à l'unité de condensation, après "élimination" et "démouillage" complet des médias ont été des filtres très efficaces et renvoyés à l'échangeur de chaleur, et enfin recyclés dans le système de séchage.

◆ Le succès des exigences d'opération de lavage et de refroidissement par séchage par atomisation en cycle fermé fera partie d'un contrôle précis de la température.Pour le point d'ébullition élevé de l'alcool, généralement de l'eau de refroidissement ou de l'eau salée, des solvants à bas point d'ébullition tels que le dichlorométhane, l'hexane, l'acétone, etc., vous devez utiliser un échange de chaleur du système de réfrigération à compression.





3.Sécheur par pulvérisation à l'échelle commerciale :



Sécheur par pulvérisation pharmaceutique de précision PSD-50 multifonctionnel spécialement conçu

Tour de service nouvellement construite pour le client



Xiandao Company est une usine professionnelle spécialisée dans la recherche, la conception et la fabrication de processus pour le séchoir par pulvérisation et le granulateur à lit fluidisé.

Bientôt, nous mettrons ce sécheur par pulvérisation pharmaceutique de précision PSD-50 multifonctionnel dans le centre de test, tout est pour répondre au nombre croissant de besoins de test soulevés par la majorité des utilisateurs dans les domaines d'applications industrielles tels que les produits pharmaceutiques, les produits alimentaires, les produits chimiques, les nouveaux l'énergie et les nouveaux matériaux.Bien sûr, ces demandes sont essentiellement concentrées dans les exigences de processus de production plus complexes, d'une qualité de produit supérieure et d'un rendement de test supérieur, qui représentent en grande partie la tendance de développement des principales industries dans les applications industrielles dans la période à venir.La tendance au développement est devenue la girouette du développement de l'industrie.



◆ La société met en place le laboratoire spécial pour fournir le service de test pour les clients (payant), et les données techniques obtenues fourniront une base importante pour sélectionner et concevoir pour le

équipements de grande envergure.

◆ Nous sommes également responsables de fournir les configurations optimisées de l'usine, la sélection de modèles et la conception, et nous guidons également les clients pour effectuer l'installation, le débogage et la formation des opérateurs, et transmettre les expériences pratiques de fonctionnement.



RéférencePCIinterface d'armoire de commande pour un ensemble pfDSPSécheur par pulvérisation série



Informations de référence sur l'automatisation



Système de contrôle d'automatisation industrielle avancé



Le système de contrôle automatique est composé d'un contrôleur PLC, appliquant le contrôleur logique programmable de la société SIEMENS de S7-315 2DP, et basé sur le logiciel de programmation STEP 5.5, le démarrage et l'arrêt et le verrouillage de l'installation, le contrôle de boucle PID et l'alarme des paramètres de processus et etc. Peut être réalisé.Le système de commande accepte d'abord les commandes de l'opérateur, puis juge si les conditions logiques du programme de processus seront remplies en fonction des informations de champ collectées.Si des conditions sont configurées, le programme de contrôle émet des signaux dans un ordre spécifique pour activer ou fermer toutes sortes d'équipements dans le processus de contrôle.



L'interface homme-machine HMI est configurée par le logiciel de configuration SIMATIC WinCC de SIEMENS, qui réalise le fonctionnement, la surveillance de l'état de fonctionnement, l'analyse des données, l'enregistrement et l'impression du système de contrôle de l'équipement de séchage.Il a complété la combinaison organique de l'équipement et du personnel de terrain.Grâce à l'IHM, l'opérateur peut saisir les commandes et saisir différents paramètres de processus ou formules pour terminer la production de différents produits. En même temps, nous pouvons obtenir des informations sur l'état du système.Nous pouvons également nous renseigner sur les informations de production actuelles du système, ou tracer (demander) les données d'enregistrement importantes du processus de production historique.S'il y a une situation anormale, le système enverra le signal d'alarme.



Les données de terrain sont collectées via l'automate S7-315, et les données collectées sont affichées et enregistrées sur l'ordinateur qui prend le WinCC comme logiciel de configuration en utilisant le module CP343-1 via le protocole TCP/IP.



Les données collectées dans l'automate sont également envoyées à un ordinateur distant via le routeur industriel (HUB).



Le logiciel PLC et la programmation du logiciel de l'ordinateur hôte appliquent la structure du programme S88 et la conception modulaire.



Selon différents objets de contrôle, des modèles de moteur (deux types comprenant le contrôle de l'onduleur et le contrôle de démarrage direct) sont écrits, y compris les modules de vanne, les modèles d'entrée analogique, les modèles de sortie analogique, les modèles de boucle de contrôle PID, etc.



En vue du contrôle de processus, le bloc GRAPH de SIEMENS est appliqué pour la programmation, ce qui rend le processus plus clair.



Le processus de séchage est affiné en un certain nombre de petits processus (tels que le fonctionnement à froid, le fonctionnement à chaud, le fonctionnement à l'eau, le fonctionnement des matériaux, le séchage, etc.).



Le but du système de contrôle automatique est d'assurer le fonctionnement normal des équipements et d'atteindre la stabilité de la qualité du produit en contrôlant et en surveillant les paramètres de processus importants du sécheur par pulvérisation.
