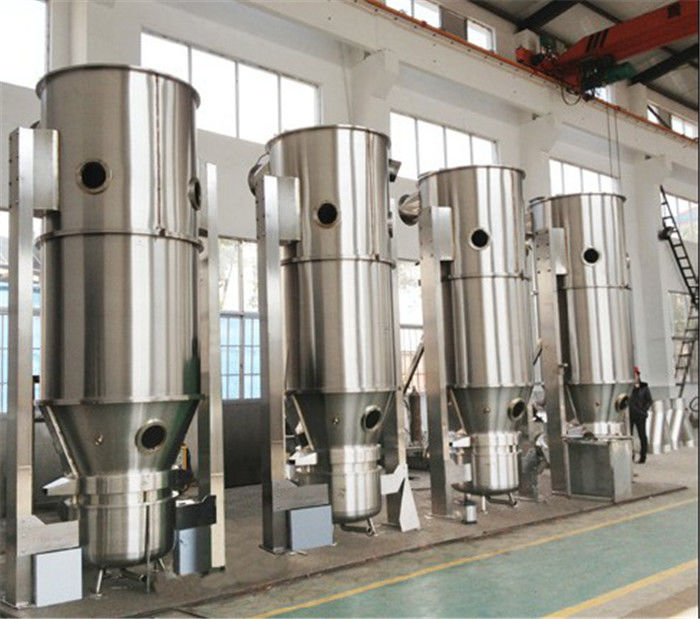

80 Mesh Particle 500kg/granulatoire plus sec de lit fluide FL en lots
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | FL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| NOM: | Granulatoire à lit fluidisé de série de FL | Application: | Produit alimentaire/produit chimique/pharmaceutique |
|---|---|---|---|
| Source de chaleur: | Vapeur/gaz électrique/naturel/diesel/etc. ; | Temp: | 50-180℃ |
| Particule: | 20-80mesh | Capacité: | 5-500kg/batch |
| moc: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Document: | QI DE FAT//OQ/PQ |
| Surligner: | un granulatoire plus sec du lit 500kg fluide,Un granulatoire plus sec de lit fluide de FL,Processeur de lit fluide de produit alimentaire |
||
Description de produit
Granulatoire à lit fluidisé de série de FL (processeur de lit fluide)
Description générale
On l'identifie que le granulatoire à lit fluidisé est une combinaison organique de technologie mécanique de conception et de préparation. Par conséquent des centaines de machines de granulation pour la Chine ou les pays d'outre-mer comme les Etats-Unis, le Japon, l'Indonésie, l'Iran et beaucoup d'autres pays sont particulièrement conçues selon les caractéristiques matérielles et les conditions de processus. Jusqu'ici, nous avons fabriqué dix caractéristiques, un total de 150 genres de modèles pour répondre aux différentes exigences, ces expériences pratiques sont très salutaires à de vieux clients ou à nouveaux clients à l'avenir.
Détails de produit
| Application : | Produit alimentaire/produit chimique/pharmaceutique | Source de chaleur : | Vapeur/gaz/diesel électrique/naturel/etc. ; |
| Temp : | 50-180℃ | Particule : | 20-80mesh |
| Capacité : | 5-500kg/batch | MOC : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. |
| Document : | QI DE FAT//OQ/PQ |
Descriptions des configurations principales de l'usine :
| Ensemble principal | autour du fond, du couvercle rond, et de la conception structurelle de porte d'air froid ; fait en acier inoxydable ; la rugosité des murs internes avec Ra≤0.5u, les murs externes est polie dans la finition mate. |
| Fan d'ébauche | Fan spécialement conçue spéciale, puissance 11kw, volume de l'air : 3600M3/h, pression de vent : 7000Pa ; amortisseur installé sur la fan ; l'orifice d'entrée adopte le type connexion molle de bride. |
| Amortisseur | Là suce le disque pour l'amortisseur dans la fan, et la base de ciment pas a exigé, qui est facile à être installée sur le plancher. Sur le côté d'entrée d'air, un type connexion molle de bride est adopté. |
| Filtre à air | Filtre intermédiaire primaire de filter+, conception de rapide-montage de structure, il est facile se réunir et démonter que. |
| Réchauffeur d'air | L'adoption de l'appareil de chauffage composé en FIN inoxydables d'alliage de tuyau d'acier et d'aluminium, et de l'efficacité de transfert de la chaleur est haute. En attendant, adoptant proportionnant la valve d'ajustement pour commander le débit de vapeur. L'exactitude pour le contrôle de température est jusqu'à ±1℃, qui peut garantir la température constante dans le processus de séchage. |
| Mode de scellage | Avec le cachetage d'altitude de cylindre, il est ferme et applicable et bien scellé. |
| Type chiffon d'impulsion | Il accomplit la filtration dynamique, et par l'inverse soufflant à chaque filtre aux tours, puis la poudre et la poussière collant sur les surfaces du filtre et du matériel environnant sont retournées à l'emplacement de travail encore. |
| Ajustement de quantité d'air | 0-100% ajustement automatique de fréquence-convertisseur. |
| Mode de contrôle | Contrôle de PLC, opération automatisée avec l'interface anglaise, fonction de verrouillage automatique de protection ; intégration de mode de contrôle et de condition de communication industriels modernes ; en même temps d'améliorer les représentations de plantes entières, plus d'accent à rapporter la compatibilité et l'opérabilité du système et du rendement élevé. |
| Poussière-retrait du gaz de queue | Adoptant le silencieux unique et l'épurateur humide, qui peuvent récupérer la poussière au maximum, comme est conforme aux conditions nationales de protection de l'environnement. |
| Contrôle de température | Affichage, contrôle et alarme automatiques pour l'admission et la température de débouché. |
| Environnement de fonctionnement |
L'altitude en-dessous de 3500 mètres ; la température et pression normales ; sec et propre ; sanitaire et ordonné ; Puissance : système à cinq fils triphasé ; AC220V/110V/60Hz. En outre, il peut être adapté aux besoins du client selon l'alimentation électrique locale des utilisateurs étrangers. |
Paramètres techniques
| article | unité | Spéc. | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| navire | volume | L | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| diamètre | millimètre | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| capacité | minute | kilogramme | 1,5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| maximum | kilogramme | 4,5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| fan | vitesse | m3/h | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| pression | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| puissance | kilowatt | 3 | 4 | 5,5 | 7,5 | 11 | 18,5 | 30 | 37 | 45 | 90 | |
| consommation de vapeur | kg/h heure | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| dépense d'air comprimé | m3/min | 0,9 | 0,9 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 | 1,5 | 3,0 | 4,0 | |
| poids du principal organisme | kilogramme | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| pression de vapeur | MPA | 0.1-0.4 | ||||||||||
| la température | ℃ | réglable à la gamme de la température ambiante à 120℃ | ||||||||||
| temps de travail | minute | 45-90 décidé selon les propriétés des matières premières | ||||||||||
| rassemblez le taux | % | ≥99 | ||||||||||
| bruit | DB (A) | ≤75dB (A) quand faire l'installation, la machine principale est séparée de la fan. | ||||||||||
| taille (L×W×H) | m | 1.0×0.6 ×2.1 |
1.2×0.7 ×2.3 |
1.25×0.9 ×2.5 | 1.6×1.1 ×2.5 |
1.85×1.4 ×3 | 2.2×1.65 ×3.3 |
2.34×1.7 ×3.8 | 2.8×2.0 ×4.5 |
3×2.25 ×5.0 |
4×2.8×7.2 | |
Principe de travail
Le granule de poudre dans le navire (lit fluide) apparaît dans un état fluidisé. Il est préchauffé et mélangé à de l'air propre et passionné. En même temps la solution de l'agent adhésif est pulvérisée dans le conteneur. Elle en fait du granule devenu par particules qui contient l'adhésif. Étant de sec incessant par l'air chaud, l'humidité dans le granule est évaporée et l'agent adhésif est solidifié. Le processus est suivi sans interruption. Enfin il forme les granules idéaux, uniformes et poreux.
Caractéristiques techniques de processus
Le mélange, la granulation et les processus de séchage sont complétés dans une étape à l'intérieur de la machine ;
L'opération est sûre parce que le tissu-sac de filtrage antistatique est appliqué pour le filtre à manches.
Par procédé de granulation de poudre, la fluidité est améliorée et la fuite de la poussière est réduite ;
Par procédé de granulation de poudre, sa solubilité est améliorée, les granules préparés sont instantanés, et il est soluble, des comprimés sont faciles désagréger des granules.
Il est sûr pour l'opérateur si l'explosion a lieu, parce qu'un type anti-déflagrant conduit de pression-libération est placé, comme est décrite que le tour au de type ex du dessiccateur à lit fluidisé, nous a placé le conduit de libération d'explosion sur la machine. Une fois que l'explosion se produisait, la machine sortira l'explosion à l'extérieur automatiquement et sans risque, elle faire/obtiendra un état très sûr à l'opérateur.
Pour le processus de charger le matériel, nous avons des choix tels que le vide alimentant, alimentant de levage, alimentant négatif de pneumatique-transport et manuel alimentant pour la sélection de client.
Aucun coins morts. Par conséquent le chargement et le déchargement sont rapides, et il peut être propre lavé, ainsi il répond aux exigences du GMP.
Le degré d'automation est encore amélioré, et l'opération est simple, ainsi la stabilité de la qualité du produit peut être effectivement garantie. Cette machine adopte le contrôle automatique de PLC, toute l'opération selon les conditions de l'utilisateur de placer les paramètres de processus automatiquement, peut imprimer tous les paramètres de processus, le disque original est vrai et fiable. En pleine conformité avec la condition de GMP de la production pharmaceutique.
Afin de garantir la qualité stable, le mode de contrôle automatique de programmation de PLC organigramme de point est adopté, et de travail avec le système d'affichage dynamique automatisé pour de contrôle des opérations ; les excellentes configurations de contrôle des opérations garantissent la fiabilité élevée pour le mouvement de l'usine et que les paramètres courants dans le système ne seront pas influencés par des facteurs artificiels et extérieurs. Les principes de contrôle des opérations sont en tant que ci-dessous :
①Pour les points de contrôle critiques, nous adoptons les composants électriques importés, plaçant le verrouillage multiple et le verrouillage mutuel ;
②Affichage d'instrument de Digital, contrôle pour l'admission et température de débouché, alarme de surchauffe ; affichage, contrôle et alarme de la température à l'intérieur du lit fluide ;
③La valve proportionnelle d'ajustement réalise le contrôle de température précis, dont l'exactitude atteint à ±1℃ ;
④Indicateur de différence de pression de distributeur et de filtre d'air ;
⑤Pression-libération sûre : Là équipé d'un Expro. La membrane (exhalant le canal) sur le côté, et une fois la pression est excessivement à hauteur à l'intérieur de la chambre de séchage, la membrane sera traversée et la haute pression sera libérée en dehors de la chambre ;
Pour la machine, le CIP et le WIP est disponible, comme est basé sur le choix du client.
Il est particulièrement approprié à la poudre ou au matériel granulaire, et en raison du temps de séchage est court, et la vitesse relative entre le matériel et l'air chaud est grande, donc il convient au matériel sensible à la chaleur.
Le séchage de la capacité est haut : en raison du matériel est exercé par le lavage, se cogner, et l'omnidirection séchant par l'air chaud, le secteur surfacial spécifique est élargi ainsi, en conséquence il renforce le transfert de la masse et de chaleur, et la capacité de séchage est haute.
Humidité finale efficacement commandée : généralement l'humidité du matériel peut être commandée dans une certaine portée, plus l'arrangement libre du temps de séchage, par la coordination unie avec l'admission et la température de débouché, finalement le dessiccateur de lit fluide peut commander l'index final d'humidité.
Le nouveau et original type chiffon d'impulsion : le noyau de filtration est fait de tamis à mailles tissé d'acier inoxydable particulièrement. Ce genre de noyau ondulé de filtration possède : grande quantité de air-aération, efficacité élevée de filtration, lavage facile, un replacibility fort, bonne représentation de résistance antistatique et à hautes températures.
Obtention de la norme de protection de l'environnement : le système fonctionne dans une situation de pression scellée et négative, qui évite le vol de la poussière ; en attendant il n'y a aucun coin mort pour nettoyer et laver, ou là n'est aucune contamination de intersection, donc le risque potentiel de souiller l'environnement d'opération est éliminé.
Basse intensité de travail : selon le matériel différent, différentes méthodes pour alimenter et décharger sont adoptées quant à pour obtenir l'alimentation et la décharge automatiques et continues.
Avantages d'usine dans la configuration
Les composants principaux de configuration de l'usine sont puissants dans les fonctions, sont avancés dans la conception, supérieurs en représentation, et fiables de la qualité et etc…. Ceux-ci s'assurent tout que cette usine a une représentation coûtée élevée de tous les aspects, de sorte que les clients puissent acheter heureusement et l'employer avec confiance.
Agir en tant que partie principale dans la chaîne de production solide de dosage
Chambre de granulation d'agglomération
Options
Produit chargeant en soulevant la machine.
Produit chargeant par le système de transfert de vide
Imprimante
Système de WIP
Applications
Industrie pharmaceutique : capsule de comprimé, granule soluble instantané de médecine, à faible teneur en sucre ou aucun de sucre de médecine traditionnelle chinoise, granule de capsule.
Produit alimentaire : le cacao, café, le lait en poudre, jus de granulent, assaisonnement et ainsi de suite.
D'autres industries : pesticide, aliment, engrais chimique, colorant, colorant et ainsi de suite.
Séchage : matériel humide de poudre ou de granule ;
Revêtement : la couche de protection de pilule, la coloration, la libération contrôlée, la couche mince, ou les entrailles ont résolu le revêtement des granules et des pilules.
Schéma d'installation
