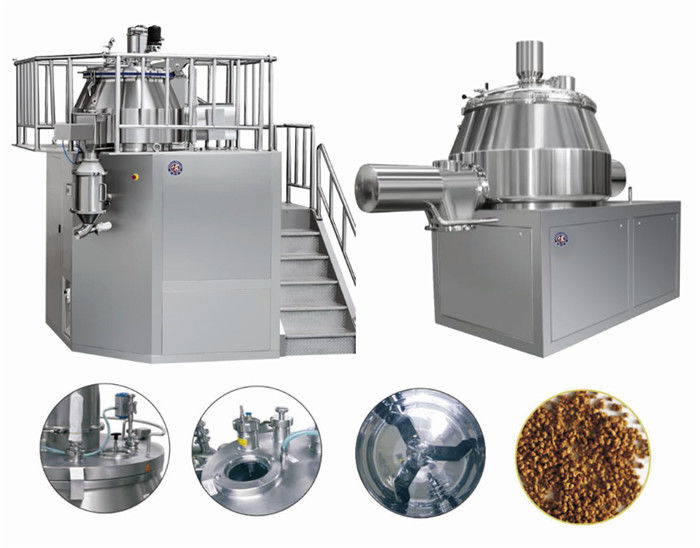

Machine de mélange humide à grande vitesse de granulatoire de poudre de GHL
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | GHL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| NOM: | Granulatoire de mélange humide ultra-rapide de série de GHL | Matériel: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. |
|---|---|---|---|
| Source de chaleur: | Vapeur/gaz électrique/naturel/diesel/etc. ; | Caractéristique: | Aucune tache en métal |
| Moteur: | ABB/SIEMENS/COUSENT | Capacité: | Adapté aux besoins du client |
| Contrôle: | HMI ET BOUTON | Document: | QI DE FAT//OQ/PQ |
| Surligner: | Machine de granulatoire de poudre de GHL,Machine de granulatoire de la poudre SUS316,Granulatoire rapide de mélangeur de GHL |
||
Description de produit
Granulatoire de mélange humide ultra-rapide de série de GHL (granulatoire de mélange humide de cisaillement élevé)
Description générale
Le granulatoire de mélange d'humidité ultra-rapide de série de GHL est un genre de haut équipement efficace, et à moins d'une opération il peut mélanger différents matériaux de poudre et les granuler aux particules.
Le granulatoire humide à grande vitesse de mélangeur de GHL est un granulatoire de nouvelle génération combinant des fonctions humides de mélange et de granulation. En adoptant beaucoup de technologies de pointe basées sur le granulatoire existant, c'est un équipement convivial. Le granulatoire humide de mélangeur de série de GHL incarne entièrement un match parfait d'installation et de technologie, venant avec la structure rationnelle, l'opération commode et la fonctionnalité remarquable.
Détails de produit
| Matériel : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Source de chaleur : | Vapeur/gaz électrique/naturel etc. |
| Document : | QI DE FAT//OQ/PQ | Capacité : | Adapté aux besoins du client |
| Contrôle : | HMI ET BOUTON | Moteur : | ABB/SIEMENS/COUSENT |
Paramètres techniques
|
Spéc. |
Volume total (l) | Volume de fonctionnement (l) | Sortie (kg/batch) | Temps de travail (minute) | Vitesse de mélange (T/MN) | Coupant la vitesse (T/MN) | Puissance de mélange (kilowatts) | Coupant la puissance (kilowatts) | Dépense d'air comprimé (m3/min) | Pression d'air comprimé (MPA) |
Poids mort (Kilogramme) |
| 5 | 5 | 3,5 | 0.8-1.8 | 7-10 | 60-600 | 1000-2900 | 1,5 | 0,75 | 0,4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2,2 | 0,75 | 0,4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4,0 | 1,5 | 0,4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5,5 | 2,2 | 0,4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4,0 | 0,6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4,0 | 0,6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7,5 | 0,6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0,6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0,6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0,6 | 0.4-0.6 | 3600 |
Caractéristiques
1. XIANDAO considère que la machine adopte la structure horizontale de cylindre, et il n'y a aucun coin mort, aucune tache en métal, aucun gisement de cendre, et sa structure est raisonnable.
2. Axe de joint rempli par air pour à conduire. Une fois lavé, il peut être changé pour arroser.
3. La granulation fluidisée, le granule est autour de forme de boule. Sa fluidité est bonne.
4. Comparé au procédé classique, 25% d'adhésif peut être réduit et le temps de séchage est court.
5. Le de séchage et le mélange prend 2 minutes et la granulation prend 1-4 minutes. Comparé au procédé classique, 4-5 fois d'efficacité est améliorées.
6. Le mélange sec, le mélange humide et la granulation sont finis dans le même conteneur scellé. Il est conforme aux conditions du GMP. L'opération entière a des mesures de sauvegarde sûres et strictes. Le type de veste pourrait être adopté sur demande.
7. Confirmez les produits uniformes finaux.
8. Le processus de granulation est complété dans un système fermé de cuvette, protégé de la poussière et se conformant aux conditions de GMP.
9. Le système de contrôle de HMI et de PLC, de vitesse de moteur est commandé par VFD, et tous les paramètres de processus peuvent être enregistrés.
10. L'air comprimé et l'eau peuvent être alternativement reliés à la machine afin d'assurer le lavage rapide et efficace.
11. Arbre d'entraînement avec le joint air-remplissant, qui peut être changé pour arroser en lavant. Appliquant la granulation fluidisée, la particule est pareillement sphérique, sa texture est uniforme, et sa fluidité est bonne, car peut fournir la plupart de matériel idéal de granule pour marquer sur tablette presser la procédure.
12. Quand il y a différence très grande entre l'agent ou la base principale et agent auxiliaire, il peut encore réaliser le mélange uniforme, et il n'y a aucun phénomène de décollement.
Application
◆Cet équipement est utilisé pour faire les granules humides dans la procédure solide de production de dosage de laquelle l'adhésif devrait être injecté dedans. Il est également très utilisé dans pharmaceutique, le produit alimentaire et les industries chimiques.
◆Nous avons fabriqué plus de 10 caractéristiques et 150 machines différentes pour répondre aux différents besoins. Ces expériences pratiques seront très salutaires aux clients.
◆L'efficacité de processus élevée peut être accédée par la manutention des produits de séchage et douce extrêmement rapide. Approprié aux séries de 10 et de 800Liter par groupe. Plus d'autres tailles en lots disponibles sur demande ;
Principe de fonctionnement :
◆Le granulatoire de mélange humide de grande vitesse de série de GHL (granulatoire de mélange humide de cisaillement élevé) est équipé d'un à bac fermé avec les outils de mélange conduits par ci-dessus ou ci-dessous qui a été longtemps appliqué par l'industrie pharmaceutique. L'effet mécanique des outils de mélange – indépendamment de si dans les groupes ou le fonctionnement continu – crée un plus dense granulent que le processus à lit fluidisé.
◆À l'origine, le liquide de granulation a été versé dans le produit. Aujourd'hui, une distribution dosée améliorée utilisant un bec de pulvérisation est préférée afin d'obtenir plus même pour granuler.
◆Les granules sont distingués par une structure compacte et une densité de la masse élevée. Ils ont de bonnes caractéristiques d'écoulement et peuvent être de façon optimale pressés.
◆Saupoudrez les matériaux et des adhésifs sont mélangés entièrement dans les matériaux mous humides par la palette de mélange inférieure du navire cylindrique, puis les matériaux sont coupés en granules humides uniformes par la palette sensationnelle à grande vitesse côté-montée à l'intérieur du granulatoire de mélangeur.
Capacité de travail |
Instruments |
Port de décharge |
Organigramme :
Options
Plan d'étage : Tailles globales :
| Modèle | B | × D DE C | E | F | |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
