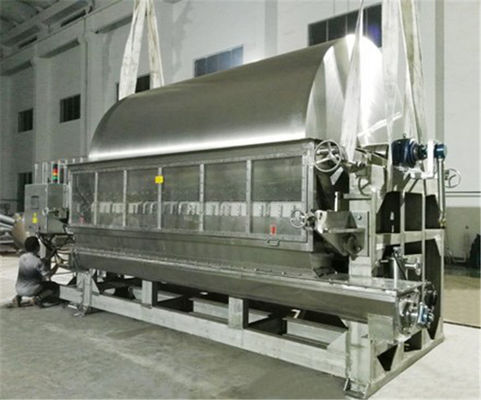

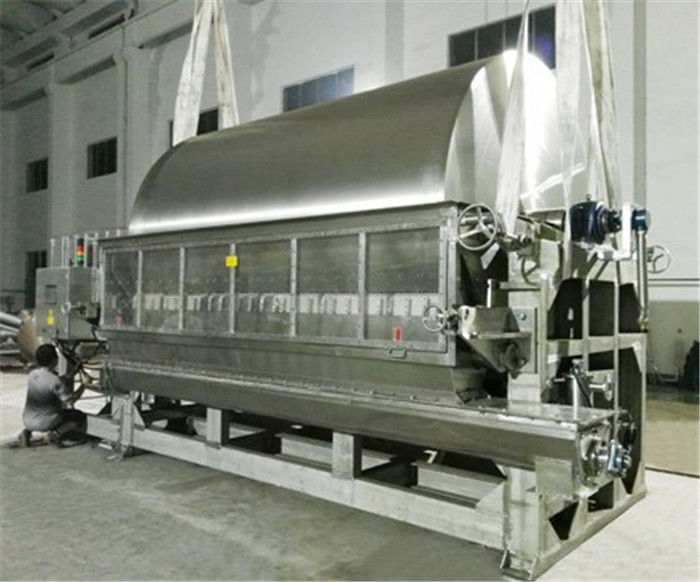

dessiccateur de conduction de dégringolade de 630kg/h hectogramme avec le Scrapper

Description de produit

DESSICCATEUR DU DESSICCATEUR CYLINDRER DU TAMBOUR SÉCHEUR /TUMBLE DE SÉRIE D'HECTOGRAMME/FLAKER AVEC LE SCRAPPER

Préface de produit :

Le tambour sécheur de série d'hectogramme est un genre de tourner le matériel de séchage continu avec le chauffage interne de style conduit. Certaine épaisseur d'attache de film de matériaux au tambour du navire liquide matériel sous le tambour. La chaleur est transférée au mur interne du cylindre par des tuyaux et puis au mur externe et au film de matériaux, pour évaporer l'humidité en film de matériaux afin de solide des produits. Des produits séchés sont alors enlevés par la lame adaptée sur la surface du cylindre, tombent vers le bas au convoyeur en spirale sous la lame, et sont transportés, rassemblés et emballés.

Détails de produit :

Spécification technique :

Notes :

Notre société produit deux catégories de dessiccateur de grattoir de tambour : cylindre simple et double type de cylindre. Nous pouvons également concevoir le dessiccateur de double-cylindre avec le conducteur matériel supérieur en termes de demande de client.

Les principes de travail :

Le tambour sécheur est un genre de matériel de séchage continu par le chauffage revêtu de vapeur. Le corps de cylindre de rotation est attaché à une certaine épaisseur du film liquide de matière première par le réservoir matériel réglé dans la cloison inférieure. La chaleur raisonnable (vapeur) est passée par les tubes au mur intérieur et externe des corps de tambour, et puis est conduite au film liquide de matière première, de sorte que la teneur en eau de la matière première soit rapidement évaporée et la réaction de pâte se produise. Avec la rotation continue des corps de tambour, finalement le matériel est complètement séché et le processus de empâtage accomplit.

Complètement les produits séchés sont éraflés outre du corps de cylindre de rotation par les grattoirs installés dans les surfaces du corps de tambours, et alors recueillis dans le convoyeur de vis au fond des grattoirs. À l'extrémité de décharge du convoyeur de vis, un dispositif concasseur est placé. Après avoir été écrasé et flocon les produits est à

transporté à la salle propre pour peser et emballer. En ce moment, le processus de séchage et collant accomplit.

Caractéristiques

1. Efficacité thermique élevée. Le principe du transfert de chaleur du dessiccateur de cylindre est une conduction de chaleur dont la direction de conduite maintient identique dans le cercle entier d'opération. Excepté la dissipation thermique du couvercle d'embout et de la perte de rayonnement, toute la chaleur peut être employée pour l'évaporation des matériaux humides sur le mur du cylindre. L'efficacité thermique peut atteindre 80%-90%.

2. Grande élasticité d'opération et application large. De divers facteurs de séchage du dessiccateur de cylindre peuvent être ajustés, comme la densité des matériaux de alimentation/épaisseur du film matériel, température de milieu de chauffage, tournant la vitesse du cylindre etc. Ce qui peut changer sécher la vitesse du dessiccateur de cylindre. Car ces facteurs n'ont aucune interdépendance, elle provoque la commodité grande pour sécher l'opération, et la rend applicable au séchage de divers matériaux et pour répondre à l'exigence différente de la production.

3. Période de séchage courte. La période de séchage des matériaux est normalement 10 à 15 seconde, ainsi il convient aux matériaux sensibles à la chaleur. Il peut être également actionné dans moins de condition de pression s'il est mis dans le vide.

4. Taux de séchage rapide. Comme film des matériaux enduits sur le mur du cylindre est très mince. Normalement, l'épaisseur est de 0,3 à 1.5mm, plus des directions de la chaleur et la transmission de masse sont identique, la force d'évaporation sur la surface du film peut garder à 30-70kg. H2o/m2

Étendue des applications

Il convient à sécher les matières premières liquides ou le liquide épais dans l'industrie chimique, industrie de colorant, industrie pharmaceutique, industrie de produit alimentaire, industrie de métallurgie et ainsi de suite.

Conditions pour le tambour/le dessiccateur cylindre de dégringolade avec le grattoir

En raison de la situation spécifique de la société, nous prévoyons par la présente les exigences suivantes à la conception de notre société de client :

1. Il est nécessaire que le dispositif de dépoussiérage et de retrait d'odeur devrait être arrangé (plus le dispositif humide d'épurateur) ;

2. Aucun filtre primaire et intermédiaire d'efficacité n'est ajouté à l'entrée d'air ;

3. Le brûleur a choisi des produits de marque de Riyadh d'Italien ;

4. Pour être équipé du dispositif de alimentation matériel (utilisant le convoyeur de vis) ;

5. De l'acier de chaudière est employé pour la pièce de combustion, et l'acier inoxydable est employé pour en contact la pièce de la tête de machine et du tambour, et de l'acier au carbone peut être employé pour d'autres pièces ;

6. Le cylindre est conçu pour être conformément aux exigences spécifiques du client (telles que 1,4 * 14m et etc.) ;

7. Add écrasant et remuant le dispositif à l'intérieur pour empêcher l'agglomération des matériaux (par l'axe) ;

8. Le broyeur de distribution devrait être installé à l'endroit où le matériel entre dans l'équipement par le convoyeur de vis, comme serre le matériel en vrac dans des bandes pour le séchage facile.

9. L'équipement a une base et un brûleur.

10. Notre société fournit seulement la base d'équipement, qui est responsable de relier l'électricité et l'eau à l'usine.

Organigramme :

Croquis de structure de tambour sécheur :

De sa caractéristique, il peut être divisé en deux types : cylindre et double-cylindre simples. Autrement il peut également être divisé en deux types selon la pression d'opération : pression et type normaux de décompression.
