dessiccateur de conduction de faisceau de tubes de 10kg/h 3.3m2 GZG

Description de produit

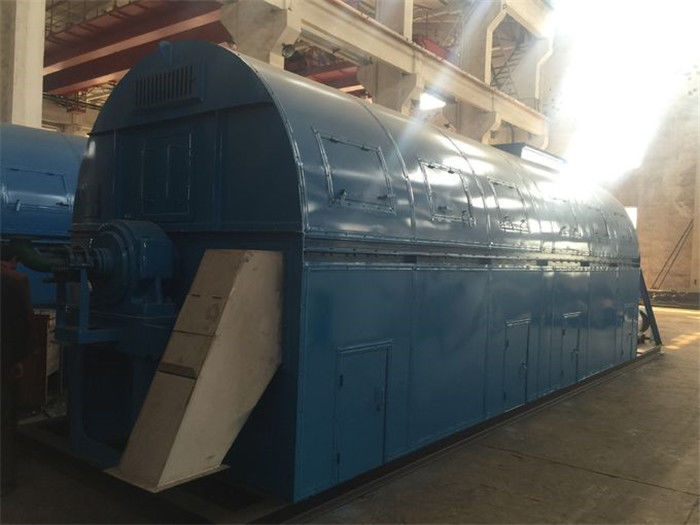

Dessiccateur de faisceau de tubes

Descriptions générales :

• Le dessiccateur de faisceau de tubes est basé sur le mode de conduction pour le séchage. Le produit à chauffer et tubes chauffés à la vapeur secs de seuls contacts, et pas directement vapeur. Des faisceaux de tubes sont actionnés selon le principe de contre-courant (c.-à-d. écoulements de vapeur dans la direction vis-à-vis de t0 la direction de l'écoulement de la matière). Les dessiccateurs de faisceau de tubes sont conçus en considérant les caractéristiques sèches-et-humides d'acheminement des produits, la tendance de formation de croûte de morceau et la sensibilité thermique du matériel en condition sèche.
• Dans le dessiccateur de faisceau de tubes les tubes sont arrangés d'une façon circulaire sur la périphérie intérieure de la coquille tournante. Cet ensemble entier de coquille et de tubes est soutenu sur des pneus/rouleaux et conduit par la commande appropriée de vitesse. Le matériel humide d'alimentation est alimenté par le bec matériel d'admission installé à une extrémité de la coquille du dessiccateur. Cette alimentation humide est alimentée par le conducteur de vis. Le matériel d'alimentation a versé sur les tubes à l'aide des lames de levage qui sont montées sur la coquille tournante. La vapeur entre dans les tubes par le joint tournant installé à l'extrémité matérielle de décharge de la coquille. Le matériel obtient sec et déchargé des ports matériels de décharge sur la coquille. Des vapeurs sont enlevées de l'extrémité d'alimentation avec l'aide du ventilateur d'aspiration après séparation des fines dans le séparateur cyclonique. La disposition de scellage appropriée est fournie pour empêcher des pertes de fuite d'air et de produit.
• Le faisceau de tubes est tourné à l'intérieur du logement d'isolement stationnaire. La vapeur est passée bien qu'une extrémité de faisceau de tubes pour de séchage et condensat soit enlevée de l'autre extrémité. Le matériel humide d'alimentation à sécher est introduit dans le logement stationnaire de dessiccateur du bec d'alimentation à une extrémité. Le matériel obtient soulevé et versé sur des tubes à l'aide des lames de levage fournies sur la périphérie de faisceau de tubes. Le matériel obtient sec par transfert de chaleur de conduction et il est déchargé de l'autre extrémité.

Paramètres techniques :

Détails de produit :

Caractéristiques de dessiccateur de faisceau de tubes de série de GZG :

Le dessiccateur de faisceau de tubes de série de GZG (dessiccateur de paquet de tuyau) est chauffée indirecte, le type machine de contact de séchage qui peut être flux parallèle et le séchage de contre-courant. Il est extrêmement économique et pratique. Parmi toutes sortes de machines de séchage, il est le plus bas dans sa puissance et consommation de chaleur. L'évaporation d'un kilogramme de l'eau consomme seulement 1,5 à la vapeur 2kg, seulement 50% de la consommation du dessiccateur de fluidification. Le séchage d'une poudre d'herbe fermentée par tonne consomme 15kW/h, seulement 25% comparent au fluide. La consommation de courant électrique et la consommation de vapeur atteignent le niveau avancé des mêmes produits aimables. Les matériaux avec le contenu de hautes eaux peuvent être séchés, la flexibilité de séchage est large. Le temps de séchage peut être ajusté selon la condition de la propriété et de l'humidité des matériaux. Ce peut être fonctionnement continu d'automation élevée, ou opération intermittente pour le processus technique spécial. La machine a moins d'accessoires, processus technique compact et occupe un petit secteur, en outre, il est facile d'installer.

Description de structure et de matériel d'équipement

• l'alimentation et le point de décharge peuvent être déterminés le client ou en traitant la demande.
• Le plan de succion d'air de dessus d'utilisation de système d'épuisement, l'air d'échappement entrera dans le séparateur cyclonique de dépoussiérage d'air (achat séparé) sous la pression négative et la sortie d'épuisement d'air peut s'assurer qu'il n'y a aucune poussière étant déchargée.
• Le coton de conservation thermique extérieur de roche de l'utilisation &=50mm.
• Le bas cylindre du l'empaqueter-tube utilise la plaque d'acier inoxydable de &=4mm, le cylindre supérieur utilise la plaque d'acier inoxydable de &=3mm ; la chicane emploie l'acier inoxydable de &=3mm ; le tube de chauffage utilise le tube de fissuration de pétrole de GB9948/20# ; le repos dont acier au carbone d'utilisation.
• le joint entre le tube et la plaque à tuyaux utilisent le tube d'expansion pour assurer la force de connexion et pour prolonger la longévité d'opération.

Description générale sur la sécurité

En cas de défaut de fonctionnement ou d'échec de l'équipement, des mesures de sauvegarde nécessaires seront prises de s'assurer que l'équipement et les produits restent dans un état sûr. Fournissez les équipements suivants pour assurer la sécurité du personnel, des produits et de l'équipement :

A) Détection de défaut et avis appropriés d'alarme

- Transmetteur de pression pour le gaz fonctionnant : l'équipement ne peut pas démarrer ou l'atomiseur ne peut pas pulvériser quand la pression de gaz est si basse. (facultatif)

- Transmetteur de pression dans le conteneur : quand la pression positive dans le conteneur dépasse la valeur réglée, les soupapes d'admission et d'échappement automatiquement près de assureront la sécurité de l'opérateur et de la salle. (facultatif)

- Transmetteurs de pression pour chaque airbag de l'équipement (limité au dispositif de cachetage d'airbag s'il y a lieu) : quand la pression atmosphérique de chaque joint d'airbag de l'équipement est si basse ou la fuite se produit, l'équipement ne pourra pas démarrer ou alarmer ou s'arrêter. (facultatif)

- Émetteur de courant et de tension : quand le courant et la tension sont trop hauts ou si bas pendant le fonctionnement de l'équipement, on annoncera l'opérateur pour arrêter la machine pour la détection ou l'arrêt automatique. (facultatif)

B) Panneau d'avertissement de centre serveur/d'ensemble principal

- avertissements pour toutes les surfaces réglées chaudes/principales.

- les panneaux d'avertissement sont montrés ci-dessous :

- toutes les pièces en rotation seront correctement scellées.

C) Le bouton de l'arrêt d'urgence sera situé dans un secteur accessible à l'opérateur

- Le bouton pour l'arrêt d'urgence est placé sur l'écran d'opération de l'interface homme-machine, il est facile utiliser que.

D) Le bruit 1m à partir du dispositif est en-dessous du DB 75.

- Après que la source de bruit soit isolée, le bruit du dispositif peut être moins que 75db.

E) Placez un bon dispositif au sol à chaque endroit d'isolement de l'équipement, afin d'éliminer mieux l'électricité statique produite quand l'équipement fonctionne.

F) Panne et récupération de courant

- En cas de panne de courant, afin de protéger l'opérateur, l'équipement lui-même et le produit, l'équipement est dans un état d'arrêt.

- Il est nécessaire que l'intervention humaine devrait être exigée pour remettre en marche la puissance, et l'équipement ne peut pas fonctionner automatiquement selon les exigences du GMP quand la puissance est réapprovisionnée.

Applications :

1. La machine de séchage convient à sécher les matières non fixées, par exemple : forme de poudre, de particules et de tranche sans grandes particules.

2. Application dans l'industrie chimique, l'industrie alimentaire, l'industrie d'alimentation et d'autres industries, par exemple : usine d'amidon, usine d'alimentation, usine de transformation de la viande, usine de vin, usine de bière et ainsi de suite.

Caractéristiques de matériel

Organigramme :

1. admission matérielle

2. dispositif d'entraînement

3. connecteur de vapeur

4. coquille extérieure

5. ouverture d'échappement

6. base

7. élément intérieur de gâchis de tuyau

8. débouché matériel

9. connecteur de débouché de vapeur
