Dessiccateur rotatoire chimique de conduction de l'industrie HZG
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | HZG |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Nom de produit: | dessiccateur rotatoire | Source de chaleur: | Vapeur/gaz/diesel électriques/naturels/et |
|---|---|---|---|
| moc: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Capacité: | Adapté aux besoins du client |
| Alimentation d'énergie: | Adapté aux besoins du client | Densité: | Adapté aux besoins du client |
| Modèle: | HZG | Marque: | XIANDAO |
| Surligner: | Dessiccateur de conduction de HZG,Dessiccateur rotatoire de conduction,Dessiccateur rotatoire de HZG |
||
Description de produit
Machine de séchage conductrice rotatoire de style de HZG (dessiccateur rotatoire, dessiccateur tournant, machine de séchage rotatoire, matériel de séchage rotatoire)
Description générale
En grande partie la machine est utilisée dedans par combustion du fourrage pulvérisé paroxygène rigide d'aimant, il est également appropriée au ciment, métallurgie et industrie chimique, elle se compose le corps etc. de four de corps principal de four et à échauffement de soutien de tuyau et de soutien de refroidissement d'ensemble d'entraînement l'ensemble d'entraînement, l'installation carburant, l'ensemble d'air secondaire de contrôle de l'électricité, d'échappement la poussière et. La machine a pour fonctionner comme : donnez une alarme pour la température finie, donnez une alarme pour le chargement fini, contrôle automatique pour la température fonctionnante, l'atmosphère de l'oxygène est réglable dans le four etc.
Détails de produit
| Matériel en métal : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. |
| Source de chaleur : | Vapeur/gaz/diesel électrique/naturel/etc. ; |
| Capacité : | Adapté aux besoins du client |
| Alimentation d'énergie : | Adapté aux besoins du client |
| Densité : | Adapté aux besoins du client |
| Nom : | Four rotatoire de dessiccateur rotatoire |
Paramètres techniques :
|
Spéc. (m) |
Production Capacility (t/h) | Vitesse de rotation de cylindre (T/MN) | Puissance de moteur (kilowatts) |
Angle d'installation (°) |
Décharge de l'humidité |
| Φ1.2×6~10 | 1.5~4 | 1~10 | 7,5 | 3~5 | ≤5% |
| Φ1.4×12~18 | 2.5~6 | 1~10 | 15 | 3~5 | ≤5% |
| Φ1.8×12~18 | 5~12 | 1~10 | 22 | 3~5 | ≤5% |
| Φ2.0×12~22 | 6~15 | 1~8 | 30 | 3~5 | ≤5% |
| Φ2.4×15~20 | 9~20 | 1~8 | 37 | 3~5 | ≤5% |
| Φ2.8×20 | 20~50 | 1~8 | 55 | 3~5 | ≤5% |
| Φ3.2×25 | 30~80 | 1~6 | 75 | 3~5 | ≤5% |
| Φ3.8×30 | 40~100 | 1~6 | 90 | 3~5 | ≤5% |
| Φ4.0×35 | 50~120 | 1~4 | 110 | 3~5 | ≤5% |
| Φ4.6×40 | 65~150 | 1~4 | 132 | 3~5 | ≤5% |
| Φ5.0×40 | 80~200 | 1~4 | 160 | 3~5 | ≤5% |
Refs. Analyse des paramètres techniques de processus approprié dans des cas réels d'application :
| Type | Ordre | Ordre | Rétrograde | Rétrograde | Chauffage composé | Chauffage composé |
| Type matériel | Minerai | Agent de soufflage écumant de HP | Cendre de haut fourneau | Thiamine | Engrais de phosphate | Charbon |
| Capacité de processus | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| Teneur en eau initiale | 30 | 13 | 6 | 1,5 | 5 | 6,5 |
| Teneur en eau finale (%) | 15 | 0,3 | 1 | 0,1 | 0,1 | 0,1 |
| Grosseur du grain moyen (millimètres) | 6,5 | 0,05 | 4,7 | 0.5-1.7 | 0,5 | 5 |
| Accumulation matérielle grave (kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Taux chaud de souffle (kg/h heures) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| La température de gaz d'entrée (°C) | 600 | 165 | 500 | 180 | 650 | 570 |
| La température de débouché du matériel (°C) | 42 | 100 | 70 | 80 | 75 | |
| Méthode de chauffage | Gaz de charbon | Chauffage de l'électricité de vapeur | Huile lourde | Four d'air chaud de charbon | Huile lourde | Huile lourde |
| Coefficient matériel de paquet | 6 | 6,3 | 7 | 7,5 | 7,8 | 18 |
| Révolution (T/MN) | 4 | 4 | 3,5 | 3 | 4 | 2 |
| Gradient | 0,04 | 0,005 | 0,03 | 0,05 | 0,05 | 0,043 |
| Numéro de plaque de copie | 12 | 24 | 12 | 22 |
Cylinder8 interne |
Cylindre interne 6 |
| Un diamètre plus sec (m) | 2,0 | 1,5 | 2 | 2,3 |
Cylinder2 externe |
Cylinder2.4 externe |
| Une longueur plus sèche (m) | 20 | 12 | 17 | 15 | 10 | 16 |
| Conduisant la poudre (kilowatts) | 22 | 7,5 | 15 | 11 | 11 | 15 |
Le principe du travail
Quand la matière première humide est alimentée d'un matériel, elle est retournée par les lames qui sont distribuées à l'intérieur du cylindre et seront distribuées uniformément dans le dessiccateur et le contact entièrement avec du contre- air chaud actuel. De cette façon, le processus de la conduction de chaleur est augmenté. Au cours de la période de sec, sous l'effet de blades/or incliné a pêché des bafflers et le courant d'air chaud, matière première peut être déplacé à la section d'étoile du dessiccateur et être déchargé de décharger la valeur.
Applications
Il convient à sécher les matières premières suivantes, ils sont des granules avec la densité lourde dans l'industrie chimique, l'industrie de mine, industrie de métallurgie telle que le minerai, scories, charbon, poudre métallique, engrais de phosphore, sulfate d'ammoniaque. D'ailleurs pour les matières premières qui sont des granules avec des conditions spéciales, telles que le moussant de HP vesicant/or, la lie, le carbonate de calcium léger, la terre blanche active, la poudre magnétique, le graphite, le retard de la médecine et les matières premières qui ont besoin de basse température et dans le groupe sans interruption.
Caractéristiques
1. Le niveau de motorisation du baril est élevé, et la capacité de production est haute ;
2. La résistance que les passages matériels par le baril est moins, et la puissance est basse.
3. la capacité d'application à différents caractères des matériaux est haute.
4. L'opération est stable, les honoraires d'opération sont bas, et l'uniformité du séchage de produit est bonne.

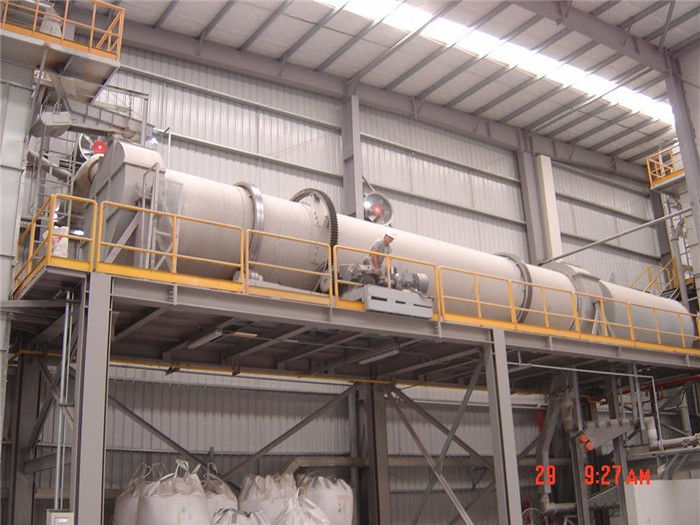

Images naturelles de rendement élevé de chauffage au gaz de baril sous vide de machine rotatoire de séchage
Organigramme
