matériel annexe de 100000m3/H Jet Pulse Filter SUS304
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | MC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Nom de produit: | Jet Pulse Filter | Taille de sac: | φ120*3000 |
|---|---|---|---|
| moc: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Taille: | Adapté aux besoins du client |
| La température: | 120-300℃ | Capacité: | 10000-100000m3/h |
| Classe de filtre: | Adapté aux besoins du client | Certification: | CE / UL / SGS / EAC / CR – TU |
| Surligner: | Matériel SUS304 annexe,filtre d'impulsion du jet 100000m3/H,Filtre d'impulsion du jet SUS304 |
||
Description de produit
Impulsion élevée Jet Bag Filter 10000 d'estimation de filtration - capacité de 100000cube Meter/H
Paramètres de produit
| Spéc. | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | MC180 | MC200 | MC260 | MC320 | MC380 | MC400 | MC500 | MC600 | MC800 | |
| Région de filtrage (m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | 135 | 150 | 195 | 240 | 285 | 300 | 375 | 450 | 600 | |
| Nombre de sachet filtre (morceau) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | 180 | 200 | 260 | 320 | 380 | 400 | 500 | 600 | 800 | |
| Vitesse d'air de filtrage (L/m2.s) | 1~2 | |||||||||||||||||
| Volume de l'air de filtrage (m3/h) | 1300 | 1950 | 2600 | 3240 | 3900 | 4550 | 5200 | 6500 | 9720~ | 10800~ | 14040~ | 17280~ | 20520~ | 21600~ | 27000~ | 32400~ | 43200~ | |
| ~2600 | ~3900 | ~5200 | ~6480 | ~7800 | ~9100 | ~10500 | ~13000 | 19440 | 21600 | 28080 | 34560 | 41040 | 43200 | 54000 | 64800 | 86400 | ||
| Solvant de la poussière | Consommation d'air comprimé (m3) | 0,07 | 0,11 | 0,15 | 0,18 | 0,22 | 0,25 | 0,29 | 0,37 | 0,5 | 0,62 | 0,82 | 1 | 1,2 | 1,4 | 1,56 | 1,88 | 2,5 |
| ~0,30 | ~0,40 | ~0,50 | ~0,60 | ~0,60 | ~0,90 | ~0,90 | ~0,90 | ~1,5 | ~1,5 | ~2,2 | ~2,4 | ~3,0 | ~3,0 | ~3,6 | ~4,2 | ~5,5 | ||
| Pression d'air comprimé | 5 | 7 | |||||||||||||||||
| (kg/cm2) | ||||||||||||||||||
Description de produit
Sur la base du MCI, nous développons le filtre à manches carré de tissu d'impulsion de forme de MC II.
Excepté les caractéristiques qu'il a la poussière de rendement élevé se rassemblant, il est facile utiliser et maintenir grande capacité de cadence de transport, représentation stable, et lui. Comparé au MCI, l'utilisation de MC-II est meilleure, par exemple : MC n'est pas facile de laisser le séjour de poudre, et il a des applications larges. Il est très utilisé dans la ventilation, épousseter l'élimination et saupoudrer la restauration dans les industries de matériau, médicales et autre de grain, de nourriture, d'alimentation, métallurgique, chimique, de construction.
Détails de produit :
Haut filtre de la poussière d'impulsion d'estimation de filtration de SUS304 SUS316L avec le sac 10μm de tissu pour l'industrie chimique, l'industrie alimentaire
| MOC : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Taille : | Adapté aux besoins du client |
| La température : | 120-300℃ | Capacité : | 10000-100000cube mètre /h |
| Taille de sac : | φ120*3000 | Classe de filtre | Adapté aux besoins du client |
Filtre de la poussière d'impulsion de MCSeries avec le sac de tissu (filtre à manches)
Application
Il est employé pour que le dessiccateur différent, le mélangeur, le granulatoire ou la machine relative enlève la poussière.
Le type d'installation
Schéma d'installation
Dimension principale
| parameterspec | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 |
| 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | |
| B | 1450 | |||||||
| C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 |
| D | 1230 | |||||||
| E | 3700 | 3850 | 4100 | |||||
| F | 3500 | 3600 | 3850 | |||||
| G | 1700 | 1750 | 2000 | |||||
| H | 3040 | 3090 | 3300 | |||||
| a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 |
| b | 336 | 376 | ||||||
| c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 |
| d | 260 | 300 300×2 | ||||||
| e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 |
| f | 276 | 376 | ||||||
| g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 |
| h | 200 | 300 | ||||||
| k1×n1 k1×2 |
110×4 =440 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+100×2 =1040 |
110×4+100×2 =640 |
110×5+95×2 =740 |
120×7 =840 |
| k2×n2 | 150×2=300 | 113.3×3=340 | ||||||
| k3×n3 k3×2 |
108×5 =540 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+ 100×2 =1040 |
124×10 =1240 |
120×9+ 105×2 =1290 |
120×10+ 100×2 =1400 |
| k4×n4 | 120×2=240 | 113.3×3=340 | ||||||
| Diamètre .of la bride au port de décharge de la poussière | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |

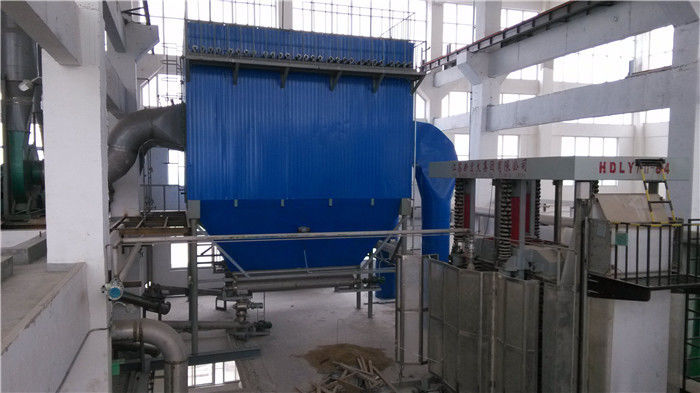

Type d'installation
