Bon système de récupération de chaleur de déchets de la compatibilité 316L

Description de produit

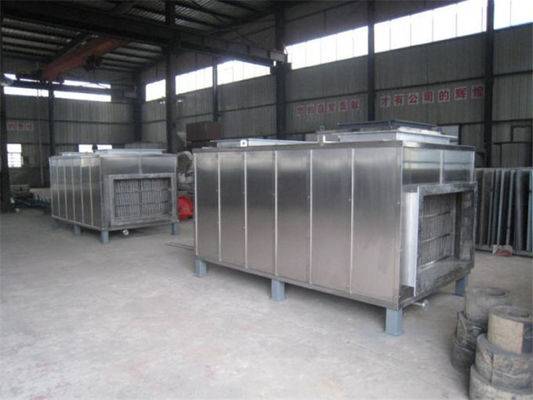

Les séries de Rhésus gaspillent le système de récupération de chaleur

Détails de produit : Système par atomisation de séchage d'équipement de déchets de récupération de chaleur de ventilation d'unité de structure compacte/déchets récupération de chaleur

Lancement de produit :

Le récupérateur de chaleur résiduelle est une forme d'échangeur de chaleur dans laquelle des gaz d'échappement chauds d'un four sont conduits sans interruption le long d'un système des conduites où ils donnent la chaleur à l'air entrant ou au combustible gazeux.

Chaîne de production de XIANDAO séchant avec l'échangeur de chaleur efficace de la récupération de chaleur de rebut : Situations ultra propres, avantage efficace à la tuyauterie d'aspersion de 200 ºC échappement, avec l'air frais de 165 ºC dans le four pour réduire la puissance de radiateur électrique de four ;

Les caractéristiques de ce type préchauffeur de plat d'hexagone d'air :
Comparé au préchauffeur traditionnel, ce préchauffeur de plat a la haute densité du heatingsurface, bonne résistance à la corrosion, longue durée de vie, structure compacte, couvrent plus un secteur, chute de pression est petit petit, bas coefficient de fuite.
Le système de contre-courant a le rendement élevé, les canaux verticaux de gaz, et le nettoyage facile.

Index techniques /Parameters de représentation :

Caractéristiques principales de caloduc :

1. Début rapide, transfert de chaleur rapide
2. petite résistance thermique, bonne uniformité de la température
3. conduction thermique élevée. 14MW/m.C
4. grande capacité de transfert de chaleur
5. température ambiante large
6. basse pression d'utilisation
7. bonne compatibilité
8. longue durée de vie
9. application sûre et fiable
10. l'élément de transfert de chaleur, aucune matière dans l'état d'excitation de la chaleur ou l'état statique, ne produira pas néfaste au matériel radioactif du corps humain

Avantage :

Chaudière de chaleur résiduelle et chaudière de récupération de chaleur, y compris le processus de l'appareil de chauffage de gaz, du surchauffeur de vapeur, du réchauffeur d'air auxiliaire etc. En dehors de la surface d'aileron, augmentez le secteur de transfert de chaleur, améliore le changement d'efficacité thermique. Utilisant le rayon X, ultrason, poudre magnétique, les méthodes d'essai non destructives telles que la perméabilité, pour assurer la qualité de l'équipement.

Spécifications techniques :

Image et schéma air-gaz d'échangeur de chaleur de conduite :

Introduction de technologie de caloduc

Le caloduc est un genre de nouvel élément de conduction de chaleur avec la conduction thermique élevée superbe. Puisque les années 80 ont été gaz développé de caloduc - échangeur de chaleur de gaz, gaz de caloduc - échangeur de chaleur de l'eau, four à la chaleur-steamhorseshoe de déchets de caloduc, générateur de vapeur de caloduc, fourneau d'air chaud de caloduc et d'autres produits de caloduc. Caloduc très utilisé dans l'industrie de matériaux de construction, l'industrie métallurgique, l'ingénierie chimique et pétrochimique, d'ingénieurie des centrales électriques, d'industrie textile, d'industrie du verre, électrique et électronique et ainsi de suite.

Principe de fonctionnement de caloduc

Le caloduc est les composants de noyau du vaporisateur de caloduc de chaleur résiduelle. Transfert de chaleur par la chaleur latente de changement de phase du milieu de travail dans un de tube électronique fermé. La représentation de transfert de chaleur est semblable aux propriétés conductrices de la capacité de transfert du feu vif de superconductors.has et d'une bonne efficacité de transfert de chaleur. Un caloduc typique de gravité est comme expositions d'image, le tube scellé évacué, a alors rempli d'un peu de milieu de travail. Et le plus bas de gamme du caloduc est chauffé, le fluide de travail absorbe la chaleur et vaporise dans la vapeur, sous une petite différence de pression, la vapeur pour aller à l'extrémité supérieure de caloduc et à la chaleur de sortie à l'extérieur, puis le milieu de travail condense dans le liquide encore, le liquide le long du mur intérieur du retour de caloduc à la section passionnée inférieure sous l'action de la gravité. Absorbe alors la chaleur encore. Se reproduisant, sans interruption la chaleur de transfert d'une extrémité à l'autre.

Car c'est transfert de chaleur de changement de phase, le caloduc la résistance que thermique est très petite, caloduc a une plus grande capacité de transfert de chaleur avec une plus petite différence de la température. Et la structure de caloduc est simple.has des caractéristiques thermiques à sens unique. Particulièrement en raison du mécanisme unique du caloduc, de l'échange thermique entre le fluide froid et chaud est effectué en dehors du tuyau, et peut transfert de chaleur facilement augmenté.

Caractéristiques structurelles d'échangeur de chaleur de caloduc :

1. Installation d'équipement de rebut facile de récupération de chaleur d'installation.the, aucun besoin de modifier le four en fer à cheval ou industriel original à vapeur. Aucune restriction environnementale, caloduc ne peut être conçue selon les conditions d'environnement.

2. Le coffre-fort et le caloduc de reliable.the isotherme est bon, rapide transfert de chaleur, rendement élevé. La résonance se produit pendant le transfert de chaleur, ne produit pas la résistance de saleté et de ventilation. N'affectera le four en fer à cheval à vapeur ou le four du travail normal dans aucune condition.

3. Variabilité de densité. Le caloduc peut indépendamment changer le secteur de transfert de chaleur de la section de vaporisateur. Il signifie que le caloduc peut réduire la surface de chauffe de absorbe la chaleur, et augmente le secteur de refroidissement de la chaleur de libération. Ou le caloduc peut augmenter la surface de chauffe de absorbe la chaleur, et réduit refroidir le secteur de la chaleur de version.

4. Application large. Peuvent être employés dans la nourriture, le contrôle, les matériaux de construction, l'acier, l'électronique, les produits chimiques, le traitement de bois, le papier, pharmaceutique, l'habillement, les boissons, les machines et d'autres industries. Peut s'adapter à un grand choix d'environnement de travail dur.

5. Longue durée. Anticorrosion, à hautes températures, vie 8-10 ans.

6. Économie d'énergie. 10%-30% économiseur d'énergie, la réduction des émissions 10%-20%, temps de rétablissement de dépense d'équipement est court, 3-10 mois peut récupérer le plein investissement.

7. Entretien facile. La poussière facile à enlever, entretien commode.

Principe de fonctionnement

L'air humide entrent dans la surface de chauffe du fond de l'équipement.

Après le fond du tuyau chaud absorbez la chaleur, et le milieu de travail dans le tuyau chaud sera évaporé, et absorbe la chaleur évaporée de l'air humide. Après évaporation, la vapeur montera jusqu'au dessus d'air chaud, en attendant, elle peut pré-être condensée, et libère la chaleur potentielle à l'air chaud rayonnant le secteur. et condensez retournera de retour par la gravité lourde, et recevra sans interruption la chaleur, et la répétition fournissant la chaleur de la surface de chauffe à la chaleur rayonnant le secteur, et chauffent le frais pour la récupération de chaleur de rebut.
