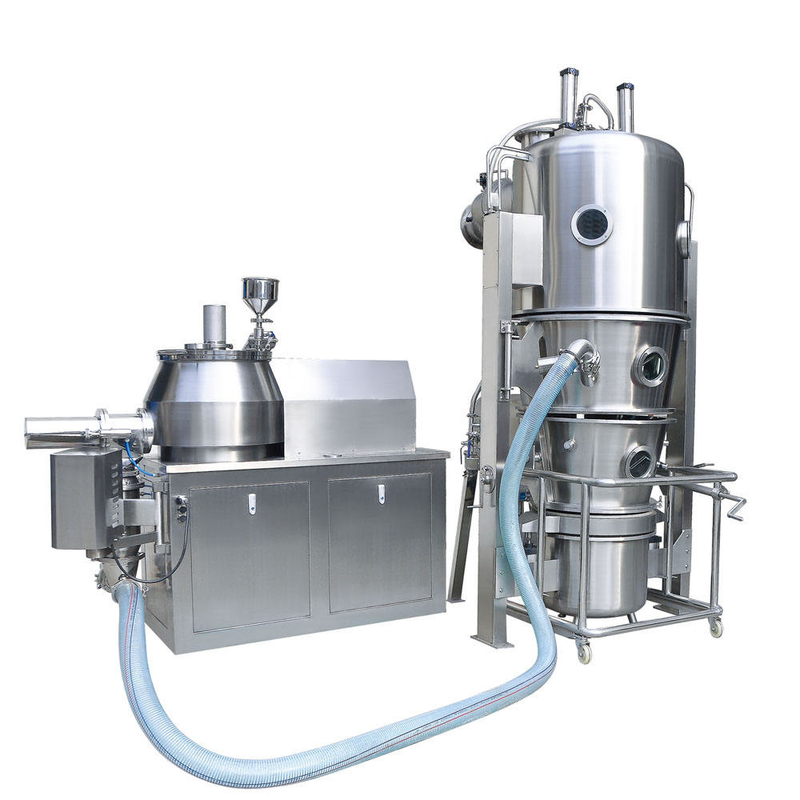

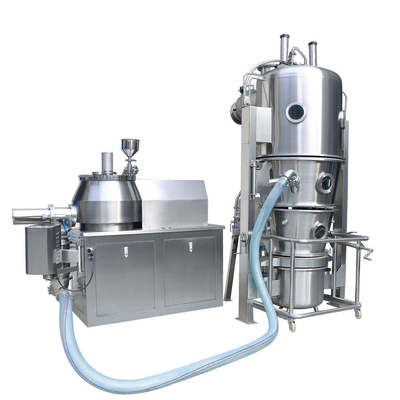

Machine de granulation sèche sèche du granulatoire SUS316 SUS304 de poudre de grande capacité
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | XIANDAO |
| Certification: | CE / UL / SGS / EAC / CR – TU |
| Numéro de modèle: | PGL-B |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Cas en bois |
| Délai de livraison: | 8~18 SEMAINES |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 20 ENSEMBLES PAR MOIS |
|
Détail Infomation |
|||
| Nom: | Machine de pulvérisation de granulatoire de PGL-B | Matériel: | ACIER AU CARBONE DE SUS316/SUS304/, ETC. |
|---|---|---|---|
| Source de chaleur: | Vapeur/gaz/diesel électrique/naturel/etc. ; | Moteur: | ABB/SIEMENS/COUSENT |
| Capacité: | Adapté aux besoins du client | Contrôle: | HMI ET BOUTON |
| Densité du liquide: | ≤1.30kg/L | Document: | QI DE FAT//OQ/PQ |
| Surligner: | Granulatoire sec de poudre de grande capacité,Granulatoire sec de la poudre SUS316,Machine de granulation SUS304 sèche |
||
Description de produit
Machine de pulvérisation de granulatoire de PGL-B
Paramètres techniques :
| Article | Unité | Modèle | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| Extrait liquide | Mn. | kg/h heure | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| Maximum. | kg/h heure | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| Capacité de fluidification | Mn. | kg/batch | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| Maximum. | kg/batch | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| Densité du liquide | kg/L | ≤1.30 | |||||||
| Volume de conteneur matériel | L | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| Diamètre de conteneur | millimètre | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| Puissance de fan d'aspiration | kilowatt | 3 | 5,5 | 7,5 | 11 | 15 | 18,5 | 30 | |
| Puissance de fan auxiliaire | kilowatt | 0,35 | 0,75 | 0,75 | 1,2 | 2,2 | 2,2 | 4 | |
| Vapeur | consommation | kg/h heure | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| pression | MPA | 0.40~0.60 | |||||||
| Puissance du chauffage électrique | kilowatt | 9 | 15 | 21 | 25,5 | 51,5 | 60 | 75 | |
| Air comprimé | consommation | m3/min | 0,5 | 0,8 | 0,8 | 0,9 | 1,1 | 1,3 | 1,8 |
| pression | MPA | 0.40~0.60 | |||||||
| Température de fonctionnement | °C | automatiquement réglé de la température d'intérieur à 160°C | |||||||
| Teneur en eau de produit | % | ≥0.2% | |||||||
| Taux de collection de produit | % | ≥99% | |||||||
| Niveau sonore de machine | DB | <77> | |||||||
| Dimension de machine principale | Φ | millimètre | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | millimètre | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | millimètre | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | millimètre | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| B | millimètre | 740 | 890 | 1110 | 1420 | 1620 | |||
| Matériel : | ACIER AU CARBONE DE SUS316/SUS304/, ETC. | Source de chaleur : | Vapeur/gaz électrique/naturel etc. |
| Document : | QI DE FAT//OQ/PQ | Capacité : | Adapté aux besoins du client |
| Contrôle : | HMI ET BOUTON | Moteur : | ABB/SIEMENS/COUSENT |
Par atomisation le séchage et les caractéristiques de granulation de machine :
1. La pulvérisation Integrate, séchant/granulation liquide dans un corps et réalisent la granulation dans une étape.
2. Utilisant le processus de la pulvérisation, il est particulièrement approprié aux matières premières auxiliaires micro et aux matières premières sensibles thermiques. Sa puissance est 1-2 fois qui machine de granulation de ébullition de FL.
3. L'humidité finale des produits peut atteindre 0,1%. Elle est équipée du dispositif de renvoi de poudre. Le taux de formation de granule est plus de 95%. de 0.2-2 millimètre de granule
4. L'atomiseur intérieur amélioré de multi-écoulement de rouleau dans la conception peut traiter l'extrait liquide avec 1.3g/cm3 de la gravité.
5. Il est très sûr pour l'opérateur si l'explosion ont lieu, parce que le dispositif d'explosion est adopté.
6. Aucun coin mort. Par conséquent le chargement et le déchargement sont rapides, léger et propre, répondez aux exigences du GMP.
7. Le granule la de la machine de granulation fluidisée par produit chimique est très soluble, et il est meilleur pour produire le granule chimique instantané.
Détails de produit
(Machine de granulation) (machine de granulation) (équipement de granulation, équipement de granulation, granulation de jet de lit fluide, agglomération de jet)
Principe
Le granule de poudre dans le navire (lit fluide) apparaît dans l'état de fluidification. Il est préchauffé et mélangé à de l'air propre et passionné. En même temps la solution de l'adhésif est pulvérisée dans le conteneur. Elle fait les particules devenir granulantes qui contient l'adhésif. Étant de sec incessant par l'air chaud, l'humidité dans la granulation est évaporée. Le processus est suivi sans interruption. Enfin il forme les granules idéaux, uniformes et poreux.
L'agglomération de jet déplace très petit, particules de poudre dans le lit fluidisé où elles sont pulvérisées avec une solution ou une suspension de reliure. Des ponts liquides sont créés que des agglomérés de forme des particules. La pulvérisation continue jusqu'à ce que la taille désirée des agglomérés soit atteinte.
Après que l'humidité résiduelle dans les capillaires et sur la surface se soit évaporée, les espaces creux sont créés dans granulent tandis que la nouvelle structure est solidifiée partout par la reliure durcie. Le manque d'énergie cinétique dans les résultats à lit fluidisé en structures très poreuses avec l'abondance des capillaires internes. La classe de grandeur habituelle de l'aggloméré est de 100 micromètres à de 3 millimètres, alors que le produit de départ peut être micro-fin.
Les systèmes électroniques et leur sécurité devraient être conformes aux conditions ont déterminé en la partie 11 de 21 CFR et l'annexe 11 de GMP ;
Les données devraient être rassemblées aux intervalles appropriés et être stockées dans le système dans un format fixe qui peut être imprimé/lecture ;
Applications
Industrie pharmaceutique : comprimé, granule de capsule, granule de médecine avec dessus ou à faible teneur en sucre chinoise.
Produit alimentaire : cacao, café, lait en poudre, jus de granule, assaisonnant et ainsi de suite.
D'autres industries : pesticides, alimentation, engrais chimique, colorant, colorant et ainsi de suite.
Schéma d'installation
