Machine sèche fluidisée de jet

Dessiccateur de jet fluidisé par précision de série de PFSD

Détails de produit

Le dessiccateur de jet fluidisé par précision (PFSD) est l'une des conceptions les plus réussies des dessicateurs par vaporisation jamais développés. Il est employé pour sécher largement des produits beaucoup dont il est extrêmement difficile produire sous la forme de poudre utilisant des technologies de séchage conventionnelles.

En outre, le PFSD combine des technologies de séchage de fluidification et par atomisation, permettant la taille et la structure des particules à commander facilement. Par conséquent, le PFSD est employé souvent comme granulatoire plus sec d'agglomerator ou de jet de dessiccateur de jet, en lequel le séchage est accompli tandis que la température très basse de poudre est gardée. Son une autre fonction importante est qu'elle peut être appliquée parfaitement dans le séchage et la formation des produits sensibles à la chaleur.

Le dessiccateur de jet à lit fluidisé de précision de PFSD peut directement préparer des produits avec les caractéristiques suivantes des matières premières liquides :

◆Saupoudrez les produits (dimension particulaire moyenne 50μ~100μ)

◆Produits de grain (dimension particulaire moyenne de 150μ | 400μ)

◆Produits fins (dimension particulaire moyenne 70μ | 120μ)

Feluwa a stigmatisé la pompe à diaphragme

Pour commander la qualité du produit en commandant les paramètres de processus principaux, tels que la teneur en eau de produit, la structure de particules, la distribution de dimension particulaire, la solubilité, le mélange, le mouillage, de maintenir le goût et la saveur originaux. la qualité et les pièces fortement fiables de qualité peuvent permettre l'usine la service-vie plus efficace et plus longue, et les systèmes de nettoyage-dans-endroit (CIP) peuvent maximately prolonger le temps de production efficace.

Avantage technique :

●La poudre coulant librement est produite dans l'agglomération ou le cours de granulation.

●Poudre produite ayant un contenu très bas de petites particules (en tant que désigné sous le nom des particules protégées de la poussière).

●Il peut sécher beaucoup de produits thermoplastiques et hygroscopiques qui ne peuvent pas être traités par l'autre équipement ;

●Idéal pour les produits sensibles à la chaleur comme les températures de particules sont gardées bas dans tout le processus de séchage.

●En raison de l'utilisation du séchage à basse température, la densité de volume du produit est augmentée et le contenu d'air est réduit.

●Le séchage est accompli à basses températures de séchage de débouché, donnant l'efficacité d'utilisation de haute énergie.

●La poudre fine dans le gaz d'échappement est réduite, et la perte de produit est réduite.

La structure et la composition de l'équipement

●Atomiseur

Le bec ou les atomiseurs rotatoires sont employés pour pulvériser le liquide d'alimentation dans des gouttelettes.

●Disperseur d'air

Une conception toit-montée commande le modèle de circulation d'air dans la chambre de séchage.

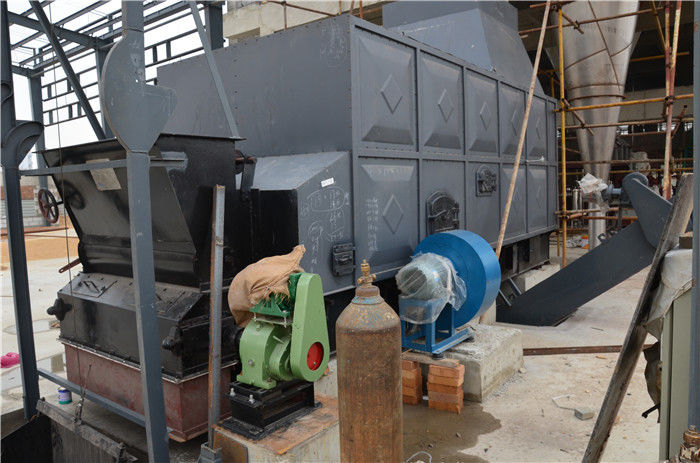

●Système pneumatique chaud

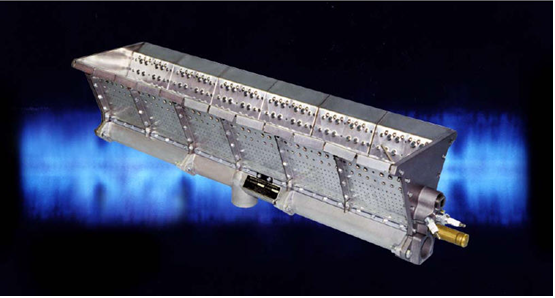

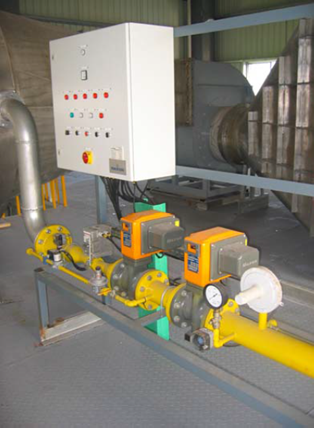

Fournit l'air chaud pour le séchage. Incorpore le pétrole, le gaz, la vapeur, et les dispositifs de chauffage électriques.

●Séchage de la chambre

Chambre cylindrique avec un lit fluide monté dans la base conique.

●Système pneumatique d'échappement

Sépare les particules dans l'atmosphère de l'air de séchage partant de la chambre de séchage. Des cyclones et ou les filtres à manches sont utilisés.

●Système de transport de poudre

Dans systèmes pneumatiques ou vibratoires, ou les systèmes vibratoires, ou les fluidex extérieurement montés.

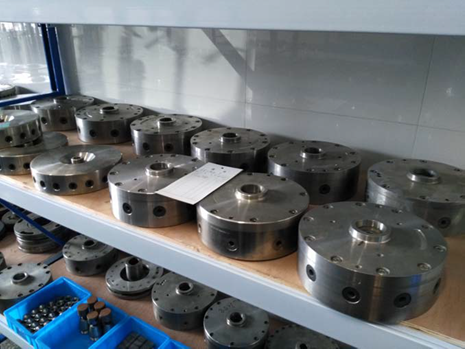

Disque rotatoire d'atomiseur

Avantages et caractéristiques de processus de lit fluidisé de PFSD

Dessiccateur de jet (avec la mise à l'air libre d'air supérieur)

I. caractéristiques de transport liquides à haute pression

Avec la pompe à haute pression de Tri piston selon des conditions d'hygiène alimentaire.

Le vitesse-ajustement de conversion de fréquence est appliqué pour circuler en voiture, et un résultat liquide stable sans impulsion.

La pression de sortie maximum est jusqu'à 300bar.

La canalisation à haute pression étant isolé, caractéristiques liquides de maintien d'émulsification et de viscosité.

II. pulvérisation les caractéristiques d'atomisation de bec :

L'atomisation en spirale à haute pression de bec, prient l'angle et de la pression de jet peut être choisie selon la viscosité matérielle et les diamètres pulvérisés de gouttelette.

Protection de courant d'air de basse température autour du bec de pulvérisation, empêchant le joint de bec de l'échec induit dû à la haute température.

III. caractéristiques de tour de séchage :

Le modèle sec de circulation d'air de tour est un genre de mode liquide mélangé ;

Le courant d'air chaud ultra-rapide voyage vers le bas verticalement au centre d'un dessus plus sec sans écoulement deflective, entrant en contact avec les gouttelettes pulvérisées entièrement au centre de la bouche d'air chaud, augmentant l'effet du transfert de la chaleur ;

le séchage de Supérieur-air-échappement-tour est un genre de séchage mélangé d'écoulement, et le cours d'écoulement de gouttelette est divisé en : l'écoulement à courants parallèles pour la période constante de séchage de taux, l'air-échappement mélangé d'écoulement pour la période de séchage de décélération, et le jet d'air chaud est répandu au fond de cône de tour de séchage, et alors il est dérouté pour retourner vers le haut, de sorte que le matériel étant séché soit séparé avec de l'air. Quand l'air circulation vers le haut rapidement, un rideau aérien de forme annulaire géant se produit le long du mur interne de tour, ainsi la poudre humide est isolée avec le mur interne de tour, et effectivement la poudre peut être empêchée de la conglutination sur le mur de tour. En même temps, le temps de séchage est augmenté et l'énergie calorifique d'air de séchage plus effectivement est utilisée.

Le matériel peut être vanné, et la poudre fine est séparée de la sortie latérale de la circonférence du dessus et des écoulements de tour dans le séparateur cyclonique ; les particules grosses chutent droit vers le bas au lit fluidisé au fond à l'intérieur de la tour.

IV. caractéristiques d'IFB :

Les matériaux sont séchés refroidis en état fluidisé, qui est stable et uniforme sous un état à la basse température et l'humidité à l'intérieur du lit fluidisé interne. Il peut ramener le conglutination de la poussière au fond de tour au maximum. Il est plus facile de fabriquer les produits granulaires protégés de la poussière ; Il est particulièrement approprié aux matériaux avec des propriétés telles que : le contenu à haute teneur en graisses, stabilité thermique pauvre, thermoplastique, hygroscopique et adhésif à la haute teneur en humidité. Ces matériaux sont comme des laitages, la saveur micro-encapsulée, le compagnon de café, la poudre de jaune d'oeuf, la poudre etc. de fruits et légumes.

V. caractéristiques d'EFB :

Pour la fluidification finale séchant et se refroidissant des produits, pour obtenir les produits protégés de la poussière conformément au règlement sur la teneur et la température en eau, pour maintenir la cohérence de la nature du produit.

Le piston-liquide est appliqué pour fluidiser, ayant pour résultat un uniforme séchant et se refroidissant pour sécher les matériaux. La fréquence du moteur de vibration et de la force de exciter peut être ajustée pour commander le temps fluidisé de séchage/de refroidissement.

VI. Caractéristiques du processus d'agglomération par fin-poudre-retour :

La poudre fine rassemblée par le cyclone est transportée par la pression d'air positive à la zone d'atomisation de la tour de séchage, puis elle se heurte et conglutine avec des gouttelettes et des particules humides, et les particules agglomérées sont formées.

Refs. Organigramme

Paramètres techniques

Essais de produits, exploration de processus et services techniques

Xiandao Company est une usine professionnelle spécialisée dans la recherche de processus, la conception et la fabrication pour le dessiccateur de jet et le granulatoire de lit fluide.

La société a installé le laboratoire spécial pour fournir le service d'essai pour des clients (imputables), et les données techniques obtenues constitueront la base importante pour choisir et concevoir pour l'équipement à grande échelle.

Nous sommes également responsables pour fournir les configurations, la modèle-sélection et la conception de l'usine optimisée, et nous guidons également les clients pour accomplir l'installation, la commission et la formation pour les opérateurs, et donnant les expériences pratiques d'opération.
