Système plus sec pharmaceutique à grande vitesse de jet de la centrifugeuse PSD

Dessiccateur de jet pharmaceutique de précision de série de PSD


Description générale

En réponse aux caractéristiques de la sensibilité de la chaleur, aux caractéristiques de séchage pauvres, au bas point de ramollissement, ou à l'hygroscopicité forte avec les matériaux en médecine, produit alimentaire et produits chimiques de chinois traditionnel, combinés avec la technologie de pointe étrangère et les exigences réelles des clients domestiques et d'outre-mer, le dessiccateur de jet pharmaceutique de précision de série de PSD est développé par notre société comme nouveau type de dessiccateur de jet.

L'usine répond aux exigences technologiques pour transformer rapidement l'alimentation en poudre dans la production, et le processus de séchage est suivi en air pur.

Aujourd'hui, ce nouveau type de dessiccateur de jet pharmaceutique de précision a été adopté par beaucoup de sociétés ici et ailleurs en médecine, produit alimentaire et produits chimiques de chinois traditionnel, et a gagné l'éloge et la confiance unanimes des utilisateurs.

Paramètre technique

Principes de fonctionnement d'usine

Le dessiccateur de jet (rotatoire) ultra-rapide de centrifugeuse pour l'extrait de la médecine de chinois traditionnel est une application de technique rotatoire de séchage par atomisation pour les matériaux spéciaux, est aussi également un dispositif de séchage qui utilise un atomiseur centrifuge ultra-rapide pour disperser l'alimentation dans une brume, entièrement contact l'air chaud, et séchage instantané complet pour former un produit fini pulvérulent.

Parmi cette série de dessicateurs par vaporisation, le dessiccateur de jet spécial pour des extraits de médecine de chinois traditionnel est un dessiccateur de jet a particulièrement employé pour résoudre des extraits de médecine de chinois traditionnel et des extraits d'usine. Il résout les problèmes suivants dans le séchage des extraits de médecine de chinois traditionnel dans le dessiccateur de jet ultra-rapide original de LPG :

1. Le gisement de mur de poudre et le taux de rendement de poudre est bas.

2. En raison du long temps de résidu du gisement de mur de poudre, du phénomène de la poudre la combustion et de la dégénérescence apparaît.

3. Nettoyage et inconformity difficiles avec la condition du GMP.

4. Bas dans la sortie : Le dessiccateur de jet LPG-150 rotatoire modèle peut traiter 50-60kg/h de liquide de matière première.

◆L'usine adopte une pleine forme de scellage, et toutes les pièces sont faites d'acier inoxydable. Il est équipé de trois catégories de filtre. L'air filtré atteint cent mille catégories. Le dispositif de mur-refroidissement est arrangé le long de la chambre, comme fait la température intérieure de mur moins que 80℃, donc le produit ne sera pas brûlé ou même des séjours détériorés sur le mur. Un dispositif de balayage d'air (BALAI d'AIR) est installé à l'intérieur de la tour de séchage, et du rendement de poudre est augmenté considérablement. En attendant il empêchera les produits d'être mélangé ou le gisement de mur à l'intérieur de la tour de séchage.

En raison de ceci, selon les propriétés et les conditions de processus de l'extrait de la médecine de chinois traditionnel, notre société a recherché et a conçu le dessiccateur de jet spécial, et gagné des articles de brevet de porcelaine. Il résout les problèmes difficiles classiques en séchant l'extrait de la médecine de chinois traditionnel. La couleur de la poudre sèche est bonne. La poudre sèche ne se dégénère pas. Elle soulève l'avantage économique considérablement.

Spécifiquement, les méthodes centrifuges ordinaires de séchage par atomisation peuvent plus ne répondre aux exigences de séchage des extraits de médecine de chinois traditionnel avec un contenu plus élevé de sucre, particulièrement dans les conditions du processus d'extraction d'alcool, les produits en résultant généralement contiennent le contenu élevé de sucre et sont faciles à se ramollir à températures élevées.

Selon les propriétés matérielles et les conditions technologiques de l'extrait de médecine de chinois traditionnel, notre société avait sans interruption résumé l'expérience réussie du séchage par atomisation dans le passé, absorbant les avantages des produits semblables du même type de domestique et des homologues étrangères, calculs répétés et expériences innombrables de périodes, les innovations techniques suivantes basées sur le dessiccateur de jet original d'extrait ont été finalement faites :

Le mur de tour est équipé d'un dispositif revêtu de refroidissement par l'air pour s'assurer que le liquide d'alimentation déposé sur le mur de tour ne ramollira pas, ne fondra pas ou même ne carbonisera pas en raison de la température excessivement à hauteur locale ;

Le diamètre de tour et la taille de tour également ont été ajustés en conséquence pour s'assurer que la poudre ne peut pas atteindre le mur de tour avant de devenir sèche, mais pour assurer également le temps de séjour de la poudre afin d'accomplir le séchage à basse température ;

Quand la chandelle est augmentée, un vibrateur pneumatique de marteau d'air est installé sur le cône, et le marteau d'air comprimé est utilisé pour secouer le cône pour démanteler sans à-coup la poudre déposée sur le cône ;

La technologie ancienne d'air froid est employée entre l'atomiseur et le distributeur d'air chaud, c.-à-d., le mécanisme supérieur de propulseur est adopté pour empêcher le liquide matériel de retourner au dessus et pour refroidir l'atomiseur.

Ces mesures techniques prouvées d'innovation ont résolu des problèmes pratiques et ont représenté un autre saut technologique dans le séchage des extraits de fines herbes de médecine de chinois traditionnel. Le produit pulvérulent fabriqué par le dessiccateur de jet pharmaceutique de précision de série de PSD développé par notre société n'a la bonne couleur et aucune détérioration, qui améliore considérablement les avantages économiques de l'usine.

Air chaud distributeur de distributeur (c'est-à-dire, volute d'air chaud et air chaud) : par la chambre en spirale logarithmique de flux d'air, l'air chaud est également distribué dans la direction circulaire ; il y a deux ailettes du guidage, et le sens du vent et la vitesse sont ajustés en ajustant l'angle des ailettes du guidage pour réaliser que l'air chaud et les gouttelettes pulvérisées sont en contact optimal ; en même temps, l'air chaud également et en spirale est distribué dans la tour de séchage, et uniformément entré en contact avec les gouttelettes pulvérisées de l'alimentation et d'un effet de séchage idéal est réalisé.

L'organigramme de processus pour le dessiccateur de jet pharmaceutique de série de PSD

Caractéristiques d'usine :

1. Le système adopte un système de refroidissement revêtu sur le mur et le toit de la chambre de séchage pour empêcher le matériel de fondre et de déposer sur le mur.

2. Le mur intérieur de la chambre de séchage adopte un système rotatoire de purge d'air pour faire la température du ℃ intérieur de la portée 80 de mur pour éliminer ou réduire le phénomène du mur déposant, de sorte que quand le matériel reste sur le mur, il n'obtienne pas carbonisé.

3. Le système de réception de corps de tour est équipé d'un système de refroidissement pneumatique de produit, IE, technologie déshumidifiée de refroidissement par l'air est employé pour empêcher le produit de l'agglomération, du ramollissement et de l'humidité absorbante, comme facilite emballage de produit.

4. Le gaz entrant dans la tour est filtré à l'aide des filtres intermédiaires et à haute efficacité. D'ailleurs, la canalisation adopte la pleine transition de soudure et d'arc, qui est commode pour le nettoyage, la stérilisation, et le démontage, des conditions de GMP de réunion plénière.

5. La technologie ancienne d'air froid est employée entre l'atomiseur et le distributeur d'air chaud, c.-à-d., le mécanisme supérieur de propulseur est adopté pour empêcher le liquide matériel de retourner au dessus et pour refroidir l'atomiseur.

6. Il des conditions rencontre de FDA ou de GMP production. La propreté d'air des parties en contact avec les matériaux est la catégorie jusqu'à 100 000. Il est facile de nettoyer, et des paramètres d'emploi multiples sont automatiquement commandés pour assurer la qualité du produit stable.

7. La configuration des garanties avancées de système de contrôle industriel des paramètres d'un fonctionnement normal aussi ne sont pas influencées par les facteurs artificiels et externes. Elle adopte l'affichage d'écran de contrôle de PLC et de système de contrôle de programme.

L'usine est équipée d'un système de contrôle, qui adopte le programme de PLC pour commander la boucle de système ; l'animation d'écran tactile montre l'écoulement de processus, qui est fonctionnel, et il peut réaliser le cheminement et l'ajustement brouillés automatiques de technologie aux paramètres variables d'opération ; Le convertisseur de fréquence règle l'atomiseur solidement et sans risque ; les contrôles de régulateur de puissance la température d'air aspiré avec une exactitude de 2°C plus et négatif, consommation d'énergie de minimisation ; la température d'admission et la température de débouché de la tour, et pression de tour peuvent être exactement placées et ainsi de suite.

Tout ceux-ci font le cycle de séchage par atomisation ont la fiabilité et la reproductibilité complètes. Ceci est assuré par les matériaux et les composants de haute qualité, les instruments pour l'entretien et le calibrage et des séries de dispositifs de sécurité.

8. Le coude de la tour de séchage principale au séparateur cyclonique est fait d'un tuyau lisse de formation ancien de l'acier inoxydable 304 pour empêcher l'accumulation matérielle, et adopte une connexion de rapide-montage de bride pour faciliter la décharge des eaux d'égout produite pendant le nettoyage. Il convient aux conditions de production multiples.

Avantages techniques uniques

La marque de XIANDAO a été conjointement formée dans une principale marque globale célèbre par on concept presque parfait et avancé de design industriel et équipe professionnelle forte de service d'ingénierie et technique.

Les caractéristiques distinctives de cette marque sont particulièrement importantes dans les aspects suivants :

1. Comme fabricant professionnel industrie-renommé pour le dessiccateur de jet et la société d'ingénierie, nous avons un ensemble complet des technologies de base avec des droites de propriété intellectuelle complètement indépendantes, y compris de diverses mesures de essai. Nous sommes entièrement capables de fournir des services techniques clés en main à nos clients ici et ailleurs.

2. Nos buts et engagement de service :

En tant qu'EXPERT bien connu de séchage par atomisation le domaine d'industrie, avec des connaissances professionnelles, des données expérimentales et plus de 20 ans d'expériences pratiques, nous sommes commis à fournir des solutions pour des utilisateurs, à réduire au minimum des risques autant que possible, et à sauver le cycle qui est nécessaire pour que les produits de nos utilisateurs soient mis dans la vente sur les marchés dès que possible.

3. La technologie transformatrice et la représentation de nos usines sont complètement comparables à nos concurrents principaux (ANHYDRO Corporation ou Japon OKAWARA Corporation), et promeuvent davantage mais notre conception est plus raisonnable et la technologie est plus avancée. Dans beaucoup d'applications importantes, telles que les atomiseurs rotatoires, systèmes de contrôle automatisés, constructions de distributeur d'air chaud, et construction de filtre à manches, notre technologie est complètement supérieure à nos concurrents, parce que nos concepts de construction s'enracinent à la société de Niro sous GEA Group en Allemagne.

4. Nous sommes également responsables pour fournir en meilleur processus de fabrication pour remplir les conditions de la configuration, de la sélection et de la conception d'usine, les guidant pour accomplir l'installation d'usine, essai commissionnant et d'essai et pour mettre en le service.

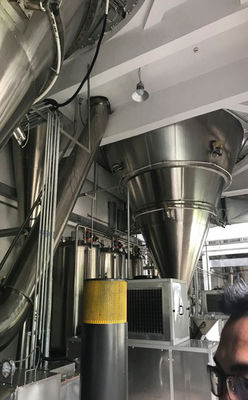

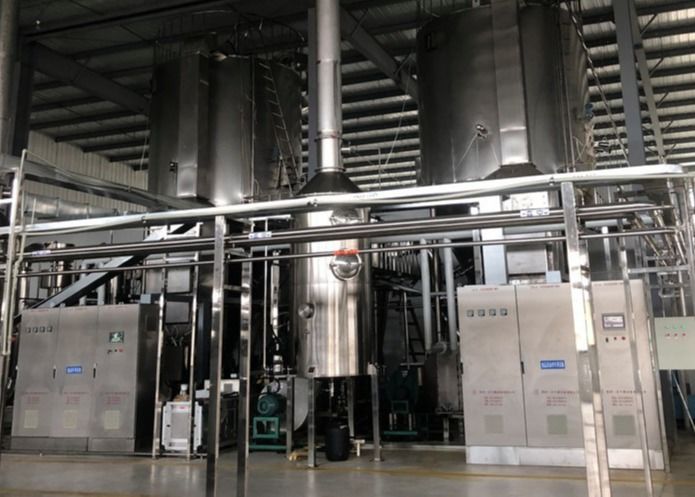

Schéma d'installation pour le dessiccateur de jet pharmaceutique de série de PSD

Portée des applications principale :

1. Nourriture : Amide : acide aminé, nourriture d'acide aminé, assaisonnement, nourriture de protéine, poudre de jaune d'oeuf, poudre de protéine immunogène, lait de soja, protéine de raffinage de blé, protéine de soja, extraits, etc.

2. Sucres : glucose, sirop, sirop, amidon, liquide de saccharification, sirop de maïs, sirop de maïs, liquide sucré d'amidon, pectine, acacia, caramel, un-amidon, produits amylacés, amidon coloré, etc.

3. Pharmaceutiques : pharmaceutiques, médecines chinoises, pesticides, médecines inorganiques, enzymes, antibiotiques, vitamines, etc.

4. Produits chimiques

Matière organique : catalyseur organique, résine de mélamine, résine uréique, résine phénolique, agent tensio-actif, chlorure de vinyle, polychlorure de vinyle, composés organiques, lignine, ARN, levure, pentachlorophénol, phénolate de sodium, acide humique, sodium de titanate, poudre à laver avancée, poudre à laver neutre, pétroles, acides gras, glycérides, etc.

5. D'autres

Levure, épices, enzymes, essence de poissons/viande, saccharine, chlorella, café, de lait entier en poudre, additifs, etc.

Choix facultatif :

◆Ce genre d'équipement complet est fabriqué basé sur la conception adaptée aux besoins du client. Non toutes les caractéristiques fonctionnelles fournir toutes les conceptions. La configuration réelle devrait être faite selon le contrat ou a signé l'accord.

◆Pour les composants électriques principaux, nous avons des choix de noms de marque internationaux tels qu'ABB, Siemens ou Schneider ou d'autres

◆Pour le matériel pour la machine, nous avons des choix sur AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, acier au carbone et ainsi de suite.

◆Pour le système de contrôle, nous avons des choix sur le bouton poussoir, PLC+HMI et ainsi de suite. Nous pouvons concevoir le système de contrôle comme nécessaire.

◆Nous pouvons concevoir le système anti-déflagrant pour notre dessiccateur de jet basé sur la demande du client.

◆Pour le système convenable pour le dessiccateur de jet, nous pouvons le fournir, tel que l'alimentation

système, système de transport pneumatique et ainsi de suite.

◆Pour le système de chauffage pour l'usine, il est très flexible, et nous pouvons le configurer basé sur les conditions de site de client, telles que la vapeur, l'électricité, four de gaz et ainsi de suite, tous que nous pouvons la concevoir pour assortir notre dessiccateur de jet.

◆Si sans système de chauffage, il peut comme refroidisseur faire des particules avec l'air de refroidissement.

◆Plates-formes complètes et professionnelles d'équipement de R&D, scientifiques et raisonnables d'essais de produits de services, étendues et en profondeur de production de technologie d'échanges, de recherches et d'exploration de service :

La principale société peut fournir à des clients de divers essais et services de processus de vérification d'essai dans une série de laboratoires tels que YPG, LPG, PSD, BYP, PFSD, etc., et petites échelles pilotes ou même un nombre restreint de bancs d'essai de type production. Ces équipements ont vérifié la faisabilité de l'application technique de beaucoup de séries de mise à niveau, déterminent les meilleurs conditions de processus de fabrication, et fournissent des échantillons pour l'analyse des marchés.

Avis avant ordre :

◆Nom et propriétés physiques d'alimentation : contenu solide (ou teneur en eau), viscosité, tension superficielle, valeur du pH.

◆La capacité de poudre après séchage, teneur en eau résiduelle permise, dimension particulaire, la température permise.

◆Production, heures de travail quotidiennes/décalage.

◆Énergie disponible : pression de vapeur disponible, capacité électrique, charbon, pétrole, gaz disponible.

◆Conditions de contrôle : si les températures d'admission et de débouché doivent être commandées automatiquement.

◆Conditions de collection de poudre : si installer un piège de sac, et l'ambiant exige sur le gaz d'échappement.

◆D'autres conditions spéciales.

Service de essai payé :

Nous souhaitons la bienvenue de nouveaux et vieux clients pour répondre entièrement au questionnaire de public, complet et professionnel---basé sur les spécifications de besoins des utilisateurs (URS), a lancé par le service de vente de notre société au cours de la période de préparation pour la recherche de marché.

La société peut le concevoir pour vous sur la base des différentes caractéristiques matérielles des utilisateurs, des différents modes de chauffage, des différentes conditions de contrôle, des différentes exigences de sortie, des différents états de produit, des différentes dispositions d'atelier, les différentes conditions de propre-dans-endroit (CIP), etc., afin de répondre aux exigences de différents utilisateurs.

Toutes sortes de machines expérimentales sont équipées à la société pour l'essai des utilisateurs pour confirmer les caractéristiques de séchage.
