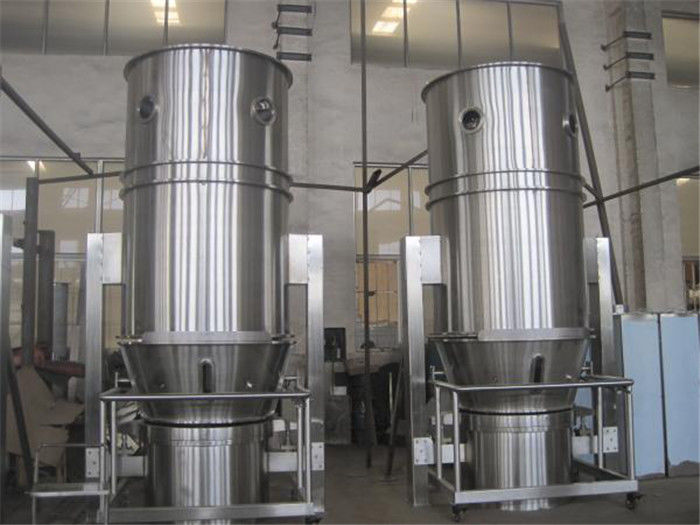

dessiccateur à lit fluidisé vertical de 1.5m3/min 6200mm FG

FG (dessiccateur de lit fluide) (dessiccateur de chasseur bombardier à double capacité)/machine de séchage pharmaceutique verticale de lit fluide (machine de séchage de lit fluide)

Description générale

Le séchage à lit fluidisé peut être employé dans l'industrie de transformation de poudre entière. Dans l'industrie pharmaceutique, cette méthode innovatrice a remplacé le plateau long séchant il y a bien longtemps : Le processus de séchage avec le séchage à lit fluidisé réduit le temps de séchage dans l'étuve par approximativement vingt fois. En outre, le séchage à lit fluidisé fournit des conditions sèches commandées et uniformes comparées au séchage inégal dans des plateaux.

Détails de produit :

Paramètres techniques

Notes :

La température : Réglable d'ambiant à 120℃ ;

Taux de collection : > 99%

Période d'opération : 15~30min (dépend du matériel)

                       Contenu de produit fini : | 0,2%

                       Bruit : ≤75dB

Principe :

L'air frais est filtré par les deux ou trois filtres et puis entre dans le système de chauffage pour la chauffage. Après de chauffage, l'air chaud entre dans la chambre de séchage et fait sauter le matériel dans la cuvette du chasseur bombardier à double capacité et laisse le matériel dans des états de fluidification. Au cours de cette période, le matériel est séché. Quand les clients utilisent la machine, ils peuvent placer la procédure et les paramètres selon les conditions de processus, et puis mettre en marche la machine.

Le dessiccateur de fluide de FG-B et dessiccateur de lit fluide de résistance aux chocs de la barre de FBG 2 sont populairement employés pour la poudre et les particules séchant dans pharmaceutique, nourriture, alimentation, industries chimiques. Un lit fluidisé est un lit des particules solides avec un courant d'air passant vers le haut par les particules à un taux assez grand pour les placer dans le mouvement. Pendant que transport par le lit de particules, les particules se comportent en tant qu'eau bouillie. Le mouvement actif crée le potentiel pour le mélange et les résultats améliorés une propriété isotherme. Dans un lit fluidisé de bouillonnement, aucun gradient de température n'existe dans la masse des particules fluidisées. Puisque la température et le volume d'air peuvent être avec précision ajustés, le processus réalise le transfert de chaleur rapide le rendant très efficace, pourtant doux sur le produit.

La structure de l'usine :

1. ADMISSION AHU

L'admission AHU se compose du filtre primaire (G4), du filtre de courrier (F8), du filtre de rendement élevé (H13) et de l'appareil de chauffage avec le contrôle de température précis. La circulation, la vitesse et la pression d'air d'admission sont variables et contrôlables. Pour l'appareil de chauffage, ce peut être radiateur de vapeur, appareil de chauffage électrique, four de gaz et ainsi de suite.

2. STRUCTURE DE PRINCIPAL ORGANISME

La structure de principal organisme se compose de la cuvette inférieure, cuvette mobile de produit avec le chariot, chambre fluidisée, chambre de détente/logement de filtre. La cuvette inférieure, le conteneur de produit et la chambre fluidisée sont garniture gonflable de silicium scellée avec le capteur d'inspection d'air de compresse pour assurer le cachetage fiable.

3. FILTRE DE PRODUIT

Le double filtre à manches structuré dans deux morceaux (au cas où demande, filtre d'acier inoxydable disponibles) est garniture gonflable de silicium scellée entre les surfaces intérieures de chambre de détente avec le capteur d'inspection d'air de compresse pour assurer le cachetage fiable. Un capteur de la poussière est monté sur la tuyauterie d'échappement et enclenché du système de contrôle pour fixer la sécurité du produit pendant l'étape de traitement.

4. ÉCHAPPEMENT AHU

Le filtre de dépoussiérage d'échappement est favorable à l'environnement conçu.

Caractéristique :

La structure du lit de fluidification est de rond afin d'éviter le coin mort. À l'intérieur de la trémie il y a un dispositif de agitation afin d'éviter l'agglomération de la matière première et canal de formation d'écoulement. Le granule est déchargé par la méthode de retournement. Il est très commode et plein. Le système évacuation peut être conçu comme demande.

Il est actionné aux conditions de la pression négative et du joint. L'air est filtré. Par conséquent il est en fonction et commode simples pour le nettoyage. C'est un équipement idéal qui est conforme aux conditions du GMP.

Pour le processus les variantes pulvérisent la granulation, agglomération de jet ou revêtement de jet, il convient noter que non seulement l'humidité doit s'évaporer jusqu'à ce qu'elle ait atteint une valeur résiduelle définie, mais également que le séchage a lieu pendant le procédé du brouillard entier. Les températures de l'air trop élevées d'admission peuvent mener aux ponts liquides insuffisants, instables granulez les structures ou les films de regard non homogènes.

Lit fluide pour réaliser la transmission de chaleur rapide du milieu.

Applications :

La machine est principalement utilisée pour sécher la poudre ou les granules de pharmaceutique, du produit alimentaire, du produit chimique et de quelques autres industries.

Articles facultatifs :

1. EXPLOSION de POUDRE de 2Bar &10Bar

La conception anti-déflagrante de la poudre 2bar et 10bar est sélectionnable pour assurer la sécurité d'opérateur, d'équipement et d'environnement avec le dispositif au sol fiable.

2. Produit chargeant par la machine de levage

Produit chargeant par la structure de la machine de transfert de vide 3.Through-wall pour la machine dedans sur demande

Organigramme de processus

Dessiccateur de lit fluide pour des pharmaceutiques
