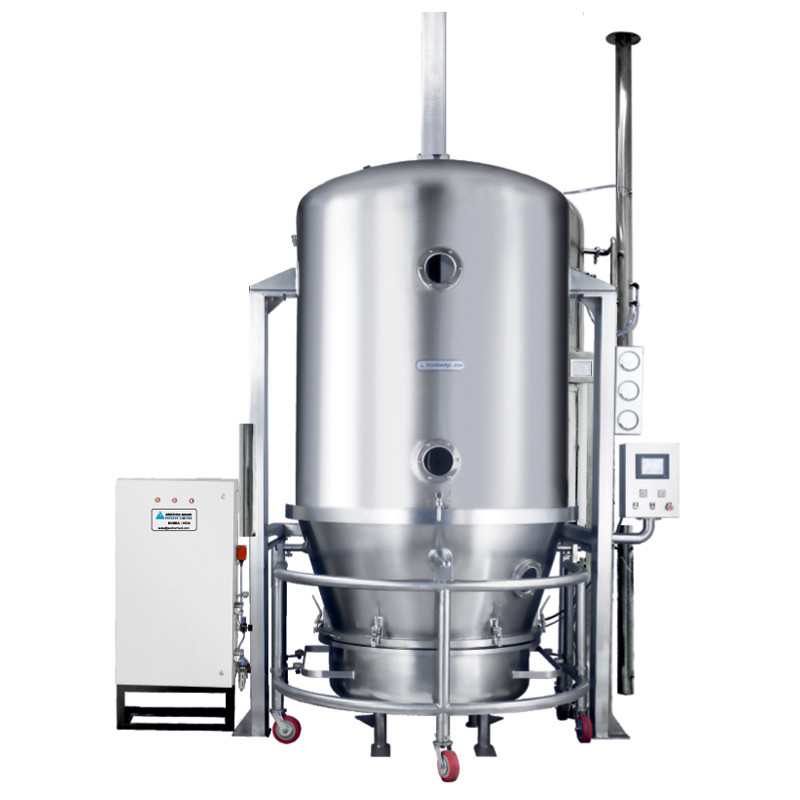

dessiccateur horizontal du lit fluidisé 1.5m3/Min, dessiccateur continu du lit fluidisé SUS304

GF(Sécheur à lit fluidisé)( Sécheur FBD )/Machine de séchage à lit fluidisé pharmaceutique verticale(Séchage en lit fluidisé Machine)

Description générale

Le séchage en lit fluidisé peut être utilisé dans toute l'industrie de transformation des poudres.Dans l'industrie pharmaceutique, cette méthode innovante a depuis longtemps remplacé le séchage sur plateau qui prend du temps : le processus de séchage avec séchage en lit fluidisé réduit d'environ vingt fois le temps de séchage dans le four de séchage.De plus, le séchage en lit fluidisé offre des conditions de séchage contrôlées et uniformes par rapport au séchage irrégulier en plateaux.

Détails du produit:

paramètres techniques

Remarques:

Température : réglable de la température ambiante à 120 ℃ ;

Taux de collecte :> 99 %

Temps de fonctionnement : 15 ~ 30 min (dépend du matériau)

Contenu du produit final : ~ 0,2 %

Bruit :≤75dB

Principe:

L'air frais est filtré par les deux ou trois filtres et entre ensuite dans le système de chauffage pour le chauffage.Après avoir chauffé, l'air chaud entre dans la chambre de séchage et souffle le matériau dans le bol du FBD et laisse le matériau dans des conditions de fluidisation.Pendant cette période, le matériau est séché.Lorsque les clients utilisent la machine, ils peuvent définir la procédure et les paramètres en fonction des exigences du processus, puis démarrer la machine.

Le sécheur à lit fluidisé FG-B et le sécheur à lit fluidisé résistant aux chocs FBG 2 bars sont couramment utilisés pour le séchage des poudres et des particules dans les industries pharmaceutique, alimentaire, alimentaire et chimique.Un lit fluidisé est un lit de particules solides avec un courant d'air montant à travers les particules à une vitesse suffisamment grande pour les mettre en mouvement.Lorsque l'air se déplace à travers le lit de particules, les particules se comportent comme de l'eau bouillie.Le mouvement actif crée le potentiel d'un mélange amélioré et résulte en une propriété isotherme.Dans un lit fluidisé bouillonnant, aucun gradient de température n'existe au sein de la masse des particules fluidisées.Parce que la température et le volume de l'air peuvent être ajustés avec précision, le processus permet un transfert de chaleur rapide, ce qui le rend très efficace, mais doux pour le produit.

La structure de la plante :

1. ENTRÉE CTA

L'AHU d'entrée se compose d'un filtre primaire (G4), d'un post-filtre (F8), d'un filtre à haute efficacité (H13) et d'un réchauffeur avec un contrôle précis de la température.Le débit d'air d'admission, la vitesse et la pression sont variables et contrôlables.Pour le radiateur, il peut s'agir d'un radiateur à vapeur, d'un radiateur électrique, d'un four à gaz, etc.

2. STRUCTURE DU CORPS PRINCIPAL

La structure du corps principal se compose d'un bol inférieur, d'un bol de produit mobile avec chariot, d'une chambre fluidisée, d'une chambre d'expansion/boîtier de filtre.Le bol inférieur, le conteneur de produit et la chambre fluidisée sont des joints en silicone gonflables scellés avec un capteur d'inspection d'air comprimé pour assurer une étanchéité fiable.

3. FILTRE PRODUIT

Le filtre à sac à double structure en deux pièces (sur demande, filtre en acier inoxydable disponible) est un joint en silicone gonflable scellé entre les surfaces intérieures de la chambre d'expansion avec un capteur d'inspection d'air comprimé pour assurer une étanchéité fiable.Un capteur de poussière est monté sur la tuyauterie d'échappement et verrouillé à partir du système de contrôle pour garantir la sécurité du produit pendant la phase de traitement.

4. CTA D'ÉCHAPPEMENT

Le filtre de collecte de poussière d'échappement est conçu dans le respect de l'environnement.

Caractéristique :

La structure du lit de fluidisation est ronde afin d'éviter les angles morts.À l'intérieur de la trémie se trouve un dispositif d'agitation afin d'éviter l'agglomération de la matière première et la formation de canaux d'écoulement.Le granulé est déchargé par la méthode de retournement.C'est très pratique et complet.Le système déchargé peut être conçu comme demande.

Il fonctionne dans les conditions de pression négative et d'étanchéité.L'air est filtré.Par conséquent, il est simple à utiliser et pratique pour le nettoyage.C'est un équipement idéal qui est conforme aux exigences de GMP.

Pour les variantes de processus granulation par pulvérisation, agglomération par pulvérisation ou revêtement par pulvérisation, il convient de noter que non seulement l'humidité doit s'évaporer jusqu'à ce qu'elle atteigne une valeur résiduelle définie, mais également que le séchage a lieu pendant tout le processus de pulvérisation.Des températures d'air d'admission trop élevées peuvent entraîner des ponts liquides insuffisants, des structures de granulés instables ou des films d'apparence inhomogène.

Lit fluidisé pour obtenir une transmission rapide de la chaleur du milieu.

Applications:

La machine est principalement utilisée pour sécher la poudre ou les granulés des industries pharmaceutiques, alimentaires, chimiques et autres.

Éléments facultatifs:

1. EXPLOSION DE POUDRE 2Bar & 10Bar

La conception antidéflagrante à poudre 2bar et 10bar est sélectionnable pour assurer la sécurité de l'opérateur, de l'équipement et de l'environnement avec un dispositif de mise à la terre fiable.

2. Chargement du produit par la machine de levage

Chargement du produit par la machine de transfert sous vide 3. Structure traversante pour la machine sur demande

Tableau de flux de processus

Lit fluidisé seceuhPour les produits pharmaceutiques
