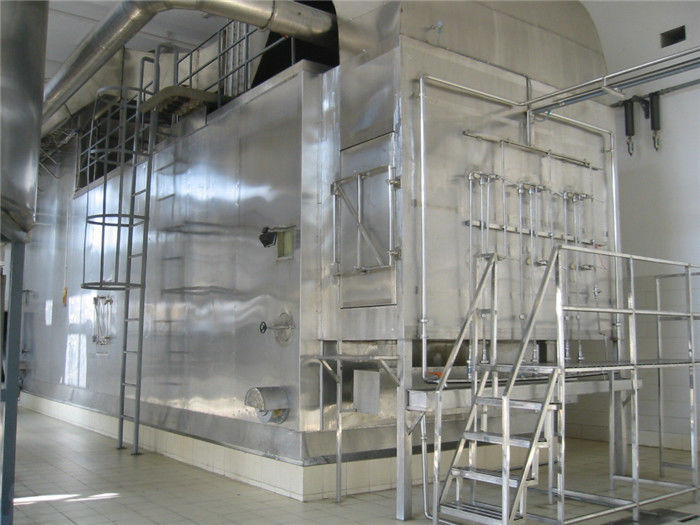

Dessiccateur de jet horizontal de série de HSD

Brève introduction

Le dessiccateur de jet horizontal de série de HSD est différent du dessiccateur de jet vertical conventionnel. Le corps rectangulaire de tour se trouve au sol, l'arme à feu du côté du corps de tour alimentant, déchargeant de l'autre côté. Le matériel peut être pulvérisé par la pompe à haute pression et puis être entièrement entré en contact avec de l'air chaud qui est du même côté. Sec dans un même sous peu du temps. Le produit fini tombe de l'embase de la tour due à la gravité, et le matériel du plat est passé par le grattoir pour entrer dans le port de réception.
Après séchage, le produit fini a la bonne fluidité, le petit chargement résiduel et manuel, la bonne stabilité, la dimension particulaire uniforme et le rendement élevé.

Très utilisé dans la protéine de jaune d'oeuf, les globules sanguins, le plasma, la nourriture, le produit chimique et d'autres industries.

Détails de produit

Caractéristiques

• Une dimension particulaire plus moyenne, un plus grand rendement, moins de déchets et moins de perte ;
• Aucun coude, n'éliminent le phénomène d'obstruer de tuyau ;
• Le système a une plus petite résistance, fan de plus basse pression pourrait être adopté avec la consommation d'énergie inférieure ;
• L'espace est compact. Le ventilateur, le ventilateur d'extraction et l'appareil de chauffage peuvent être placés sur le dessus de la tour pour réduire le secteur occupé. La taille d'équipement est réduite par plus que la moitié que le type vertical.

Principes de fonctionnement

Après que l'air soit filtré par le filtre et chauffé par l'appareil de chauffage, il entre dans le distributeur d'air chaud qui est dedans

séchage de la chambre. Par le distributeur d'air chaud, l'air chaud entrera dans la chambre de séchage également. Au

la même heure, la pompe d'alimentation enverra le matériel liquide pour faire pression sur le pistolet de pulvérisation (bec). Le matériel liquide

sera pulvérisé dans les gouttelettes fines. Il fait le secteur de contact du matériel liquide et de l'air chaud beaucoup

plus grande, l'humidité est évaporée rapidement. Dans une courte durée même, le matériel liquide est séché dans la poudre. Poudre

tombe le fond plus sec vers le bas. La plupart de produits sont reçues par la transmission du grattoir et de la foreuse.

Moins de poudre de parure sera assortie au gaz de queue dans le collecteur de poussière de type sac qui est à l'extrémité du séchage

chambre. La poussière et la poudre sont rassemblées par le convoyeur de vis. Le gaz de queue est épuisé par la fan.

Les caractéristiques de cette machine sont :

1. La vitesse du séchage est très rapide
La superficie du matériel est considérablement augmentée après le jet de pression, et l'humidité de 90~95% peut être évaporée instantanément dans le ciel à hautes températures. Cela prend seulement dix secondes aux douzaines de secondes pour finir le temps de séchage.
2. l'espace est plus petit
Comparé au dessiccateur de jet vertical, le modèle adopte la méthode horizontale d'alimentation d'admission, la taille de l'équipement est considérablement réduite et le dispositif de dépoussiérage n'est pas conçu par le corps fendu. La structure est compacte et la disposition est raisonnable. Ainsi, le secteur est considérablement réduit, l'investissement du bâtiment d'usine et les porteurs de l'équipement sont également réduits en conséquence.
3. Produit de haute qualité
La structure de l'équipement est plus simple. Le temps de séchage du produit est court et la poudre brute et fine du produit est rassemblée. Elle peut rencontrer toutes sortes d'index de qualité, tels que la distribution de grandeurs, la forme du produit, la qualité du produit, la couleur, l'arome, le goût, l'activité biologique et le contenu humide du produit.
4. Opération et nettoyage faciles.
Le modèle est en fonction, plus haut plus simples dans l'automation et s'abaisse dans le taux d'échec. Le nettoyage interne de l'équipement est angle commode et aucun mort. Comparé au dessiccateur vertical, la machine n'a aucun danger caché de travail aérien de production, l'installation, nettoyage jusqu'à l'entretien.

Configurations d'usine et description de structure

Types d'appareil de chauffage
En raison des différentes sources de chaleur employées par les utilisateurs, habituellement il y a énergie électrique, vapeur, fumée de gaz naturel, charbon, huile et ainsi de suite. Le contrôle de forme du four de chauffage est différent. Il peut être choisi selon les conditions des produits et les conditions de divers endroits. Pour plus de détails et les instructions d'opération de ce type, s'est rapporté au manuel svp.

Types d'appareils de chauffage conventionnels :

1). Radiateur électrique
2). Échangeur de chaleur de vapeur
3). Échangeur de chaleur de transfert de chaleur
4) combustion directe ou indirecte du gaz naturel (ou d'autres gaz).
5). Combustion directe /indirecte de charbon
6). Huile directe /indirecte de combustion
7). Fumée

Actuellement, cette machine adopte le transfert de chaleur de vapeur, le chauffage électrique et le chauffage direct du gaz naturel.

2. Filtre à air
Selon différentes conditions, l'entrée d'air du système est habituellement équipée d'un filtre à air. Voici les choix facultatifs :
1). Filtre à air rugueux
2). Filtre à air d'effet moyen
3). filtre à air Sous-efficace
4). Filtre de rendement élevé
5). Filtre de rendement à hautes températures et élevé

3. Distributeur d'air chaud
L'air chaud entre dans la chambre de séchage horizontalement, air chaud et les gouttelettes font des échanges du chauffage et Massachusetts d'une part, favorisent le contact du gaz et du liquide et renforcer le processus de séchage. D'autre part, pour empêcher le mur du matériel semi humide de coller au mur.

4. types de pompe d'alimentation
Après sont les types de pompe d'alimentation de dessiccateur de jet de pression :
1). Pompe de vis
2). Pompe à engrenages
3). Pompe homogène
4). Pompe à diaphragme (dispositif stabilisant de soutien)
5). Pompe à haute pression de tuyau
6). Transport pneumatique

Pistolet de pulvérisation de pression/bec

Principaux avantages :
1) structure simple et coût bas
2) entretien facile et assemblée commode
3) comparé à la circulation d'air et au type centrifuge, la puissance d'atomisation est relativement inférieure.

Les inconvénients principaux du pistolet de pulvérisation de pression/du bec sont :
1) la pompe à haute pression d'A doit être assortie.
2) puisque le trou de pulvérisation est petit, il doit être filtré effectivement pour empêcher du blocage.
3) la feuille de jet est facilement portée, pour de plus grands matériaux d'usage, a pulvérisé la feuille devrait être faite de matériel résistant à l'usure.
4) le matériel de grande viscosité n'est pas pulvérisé facilement.

6. Séchage de la chambre
La chambre de séchage se compose de coquille, de cadre, de corps interne de baril et de couche d'isolation. Il y a cadre entre le corps externe de baril et le baril interne qui est rempli du coton d'isolation thermique avec 100mm. La conception d'une taille de séchage raisonnable de chambre peut atteindre la capacité de séchage tout en réduisant la viscosité de la tour autant que possible. L'entrée d'air chaud et le débouché de la salle de séchage sont respectivement équipés d'une température de mesure de résistance thermique, et l'indicateur de la température est installé sur l'armoire électrique d'opération. Pour l'observation de l'état de jet, la salle de séchage est équipée d'une lampe de éclairage et d'un voyant à niveau visible. Afin d'être commode pour nettoyer, la salle de séchage a une porte de nettoyage.

7. séparateur d'Air-solides
Selon les conditions des caractéristiques de produit et les conditions ambiantes de divers matériaux, le dessiccateur est équipé des séparateurs air-solide suivants.
1). Séparateur cyclonique
2). Séparateur diffus
3). Filtre à manches/maison de filtre/collecteur de poussière
4). Collecteur de poussière humide humide de scrubber/or
5). Chambre de arrangement
6). Dépoussiéreur électrostatique

Note :

Le collecteur de poussière humide d'épurateur est divisé en épurateur humide de Venturi et pulvérise le collecteur de poussière humide. Le collecteur de poussière de type sac a plusieurs choix, tels que le type courant de sac, sac film-stratifié de tissu, sac résistant à hautes températures de tissu, anti sac statique de tissu et ainsi de suite.
Actuellement, le dispositif commun de séparation est un filtre à manches.

8. Récupérateur de chaleur résiduelle
Du gaz de queue, la chaleur résiduelle est réutilisée et réutilisée. Le gaz de queue (la température 80-120) sera chauffé à 40-70 C par l'échange deux thermique indirect du dispositif, qui peut considérablement réduire la consommation d'énergie du dessiccateur et réduire le coût d'opération d'environ 10-20%

9. Le régulateur centrifuge de fan et d'air
La fan centrifuge est choisie selon la capacité de la machine. Le volume de l'air de la fan peut être ajusté selon la pression de la tour et de la température d'admission et de débouché. La forme d'ajustement peut être manuelle et automatique, et le déclencheur électrique peut être automatiquement accompli en augmentant le dispositif électrique.

10. Contrôle électrique d'armoire
Voici quelques types de contrôle de dessiccateur de jet. Vous pourriez le choisir selon la condition de produit et la précision de contrôle.
1). Contrôle conventionnel
2). Contrôle de PLC (contrôle d'écran tactile)
3). Contrôle de DCS (gestion par ordinateur)

Le fonctionnement de la machine entière est commandé par une armoire de commande électronique.

Les points de contrôle principaux sont
1). Ventilateur
2). Ventilateur
3). Radiateur électrique ou brûleur
4). Pompe d'alimentation, etc.

Organigramme pour le dessiccateur de jet horizontal de série de HSD

Les paramètres de réglementation principaux sont
1). La température d'entrée d'air
2). La température de bouche d'air
3). Pression d'intérieur
Le verrouillage peut être placé selon la configuration et les conditions, telles que le verrouillage du brûleur et de la fan.

Note : La quantité d'évaporation de l'eau est liée aux caractéristiques du matériel, du contenu solide et de la température de l'entrée et du débouché d'air chaud.
