Une machine plus sèche de jet de pression de SUS316 20000kg/H YPG

Dessiccateur de jet de pression de série de YPG

Description générale

La granulation de pression-jet de série de YPG et les machines de séchage peuvent jet-granuler le mélange de taille avec le contenu élevé du solide sous pression et le sécher dans le produit globulaire de grain. La poudre sèche ayant une bonne fluidité complétera rapidement entièrement le moule d'une manière homogène, gardant un contenu constant de l'eau résiduelle et de relâchement. La poudre peut être appliquée pour les produits de moulage sous la pression statique d'augmenter une vie de service de moule 4-8 fois en comparaison de cela utilisée pour la poudre mécaniquement granulée. Les produits moulés ont une bons uniformité et niveau élevé de finition, ainsi ils sont très utilisés dans les commerces des briques de porcelaine, des gaufrettes en céramique de vaisselles, des matériaux en céramique, des matériaux magnétiques de ferrite, etc.

◆Cet équipement relie deux fonctions, séchant et granulant, ensemble. Le granule nécessaire de boule avec la certains taille et rapport peut être produit selon des conditions du processus d'ajuster la pression, l'écoulement, et la taille du trou de pulvérisation.

◆Le corps, les tuyaux et le séparateur de tour de l'ensemble où entrerait en contact avec les produits sont faits d'AISISUS304 ou AISISUS304L ou AISISUS316L ou AISISUS316. Il y a une couche sûre de chaleur-conservation entre les cas intérieurs et externes du corps de tour de séchage. La matière agrégation est très bien le coton en verre. Le corps de tour est également équipé de la porte d'observation, du verre de vue, de la lampe-maison, des mètres de contrôle et des instruments qui est commandée et montrée par le panneau de commande électrique.

Détails de produit

Paramètres techniques

Paramètres techniques

Notes : La quantité d'évaporation de l'eau est liée aux caractéristiques du matériel, du contenu solide et de la température de l'entrée et du débouché d'air chaud.

La configuration pour un ensemble d'un système plus sec de jet de pression

1. Système d'entrée d'air : il se compose du filtre à air (tel que pré et courrier-filtre et sous filtre de rendement élevé et filtre de rendement élevé), de la fan d'ébauche de réchauffeur d'air (tel que l'appareil de chauffage, le radiateur de vapeur, le four de gaz électriques et ainsi de suite) et du conduit relatif d'entrée d'air.

2. Système de livraison liquide : il se compose de la pompe à diaphragme ou la pompe de vis, le réservoir de agitation matériel et le tuyau relatif.

3. Système de pulvérisation : pompe de pression avec l'inverseur.

4. Tour principale : elle comprend les sections coniques, sections droites, marteau d'air, dispositif d'éclairage, trou d'homme et ainsi de suite.

5. Système de rassemblement matériel : il se compose du filtre à manches de séparateur cyclonique et de tissu ou du grattoir de l'eau. La présente partie devraient être équipées basées sur les besoins de client.

6. Système de bouche d'air : il se compose de la fan d'aspiration, du filtre de conduit de bouche d'air et de courrier ou du filtre de rendement élevé. (Pour le filtre a choisi, il est basé sur la demande de client.)

Brève introduction au flux des tâches

Le liquide de la matière première est pompé dans la pompe à diaphragme traversante. Le liquide de la matière première soit pulvérisé dans les gouttelettes minuscules. Alors il recueille avec de l'air chaud et des tomber. Des majeures parties de matériel de poudre seront rassemblées du débouché du fond de la tour principale. Pour la poudre fine, nous les rassemblerons toujours sans interruption par le filtre à manches de séparateur cyclonique et de tissu ou l'épurateur (humide) de l'eau. Mais elle devrait dépendre de la propriété matérielle.

Le type dessiccateur de pression de granulation de jet se compose principalement de système de alimentation, de système de séchage, de système de dépoussiérage, de système de chauffage et de système électrique, et chaque système inclut quelques équipements relatifs.

Le système de alimentation se compose d'un baril de mélange, d'un filtre, d'une pompe à diaphragme et d'un pistolet de pulvérisation. La boue secondaire boule-fraisée est transférée à partir du broyeur à boulets au réservoir de mélange, et est pompée et transportée par la pompe à diaphragme par le filtre, et puis entre dans la tour de séchage par le pistolet de pulvérisation.

La boue entre dans la tour de séchage du bec de pistolet de pulvérisation pour commencer le processus de séchage de granulation de jet. Le processus spécifique est divisé en trois étapes :

Atomisation de boue

La boue est pressée dans la tour de séchage du bec à une certaine pression par la pompe à diaphragme dans le système de alimentation. L'énergie de la pression est convertie en énergie cinétique. La boue est pulvérisée du bec du fond jusqu'au dessus pour former un film liquide ultra-rapide, qui coupe immédiatement en gouttelettes. La taille des gouttelettes produites par l'atomisation est inversement proportionnelle à la pression, et la capacité de production du bec est proportionnelle à la place de la pression.

Décharge de poudre granulaire

Le ventilateur qui transporte l'air chaud à la tour de séchage, à la tour de séchage et au ventilateur d'extraction constituent le système de séchage.

Le système de dépoussiérage se compose de séparateur cyclonique à haute efficacité, filtre à manches, fan centrifuge et etc…. Le ventilateur d'extraction envoie les particules plus fines et l'air sec dans le séparateur cyclonique à haute efficacité. Après séparation efficace, les particules plus fines entrent dans le pot de réception au fond du séparateur pour la récupération. Le gaz résiduel contenant un peu très de fines particules restantes est sucé dans le filtre à manches par la fan centrifuge pour le dépoussiérage encore, qui réalise le traitement inoffensif du gaz résiduel, et le gaz résiduel final est déchargé de la cheminée.

En outre, un système de chauffage composé de radiateurs électriques et de réchauffeur d'air gaz-rempli de combustible (four) fournit l'air chaud pour la tour de séchage. Le système électrique composé d'armoire de commande électrique et de capteurs sur place installés à l'entrée et au débouché d'air pour surveiller la température, peut surveiller et commander les liens principaux du dessiccateur entier de granulation de jet pour assurer le fonctionnement normal de l'usine entière.

Les gouttelettes sont séchées dans une forme sphérique.

Séchant entre les gouttelettes et l'air chaud est effectué dans un écoulement mélangé, et l'air chaud entre dans la tour par le distributeur d'air chaud sur le capot supérieur. Le distributeur d'air chaud produit d'une circulation d'air aérodynamique de haut en bas, et les gouttelettes sont pulvérisées dans la circulation d'air chaud du fond pour compléter. Les gouttelettes forment une forme sphérique due à l'effet de la tension superficielle. En même temps, parce que les gouttelettes ont une grande superficie, l'eau s'évapore et sèche rapidement, et se rétrécit finalement pour former une poudre granulaire sphérique sèche (de particules). La poudre granulaire sphérique a formé graduellement des bancs à dossier dans la tour de séchage et est séparée de l'air chaud. La cavité d'entonnoir au fond de la tour rassemble les matériaux granulaires et les décharge du port de décharge. Les particules plus fines et l'air sec sont dessinés par le ventilateur d'extraction relié à la partie supérieure du cône d'entonnoir pour entrer dans le système de dépoussiérage.

L'importance de l'essai dans la sélection d'équipement et la conception technique

◆Puisque les différents produits ont différentes technologies et règles de séchage de particules, il n'y a aucun type de dessicateurs par vaporisation qui répondent à toutes les exigences. Maintenant la pulvérisation est encore considérée comme un genre de technologie. L'essai est la base de choisir correctement les types. La machine produite par la compagnie de « YIBU » est particulièrement utilisée pour effectuer les essais technologiques des matériaux. Ce genre d'attitude pragmatique contribue au succès de beaucoup de projets clés en main, comme : poudre détersive, résine polymérisée, carbone blanc, Mn3O4, lait de soja, lipase, médecine traditionnelle chinoise de concombre de mer et etc.

Becs importés de pression des marques internationalement renommées

Groupe réglable à multistylet pointeur de pistolet de pulvérisation

Entrée d'air à plusieurs étages

L'équipement à grande échelle améliorent le mélange, le séchage et l'agglomération de contrôles

Chaque venturi est équipé d'un pistolet de pulvérisation à plusieurs étages et d'un tube fin indépendant de récupération de poudre

                                                                                                                                      À basse température. agglomération

                                                                                   À basse température. agglomération

Caractéristiques de dessiccateur de granulation de jet de pression de série de YPG

1. Rapport élevé de rendement, économie d'énergie et rendement élevé ;

2. Aucun dépôt de poudre sur le mur ;

3. Rapidement séchage, particulièrement applicable pour le matériel sensible à la chaleur :

La superficie du liquide matériel est considérablement augmentée après l'atomisation. Dans la circulation d'air chaud, 95-98% de l'eau peut être évaporé dans un instant, et le temps de séchage est seulement dix secondes aux dizaines de secondes ;

4. Le produit obtenu est les particules sphériques avec la dimension particulaire uniforme, la bonne fluidité, la bonne solubilité, la pureté élevée de produit et la bonne qualité.

5. Étendue des applications large : Selon les caractéristiques du matériel, il peut être séché avec de l'air chaud ou être granulé avec l'air froid, qui a l'adaptabilité forte au matériel.

6. Opération simple et stable, contrôle commode, facile de réaliser l'opération automatique.

7. Pour le système de chauffage de l'usine, il est très flexible. Nous pouvons le configurer basé sur les conditions spécifiques des clients telles que la vapeur, l'électricité, four de gaz et ainsi de suite, dont nous pouvons tout concevoir pour assortir notre dessiccateur de jet ;

8. Système de contrôle d'automation industrielle avancée

Le système de contrôle a plus de choix, tels que le bouton poussoir, HMI+PLC et ainsi de suite.

Le système de contrôle automatique se compose du contrôleur de PLC, appliquant le contrôleur programmable de la logique de la société de SIEMENS de S7-315 2DP, et est basé sur le logiciel de programmation d'ÉTAPE 5,5, le début et l'arrêt et verrouillage du contrôle d'usine, de boucle de PID et de l'alarme des paramètres de processus et etc. Peut être réalisé. Le système de contrôle accepte d'abord les commandes de l'opérateur et puis des juges si les conditions de logique du programme de processus soient remplies selon les informations collectées de champ. Si des conditions sont installées, les signaux de sortie de programme de gestion dans un ordre spécifique d'activer ou clôturer toutes sortes d'équipement dans le procédé de contrôle.

L'interface homme-machine de HMI est configurée par le logiciel SIMATIC WinCC de la configuration de SIEMENS, qui réalise l'opération du système de contrôle du dessiccateur, de la surveillance de statut d'opération, de l'analyse de données, de l'enregistrement et de l'impression du système de contrôle de matériel de séchage. Elle a accompli la combinaison organique de l'équipement et du personnel de campagne. Par le HMI, l'opérateur peut entrer les commandes, et entrer différents paramètres de processus ou formules pour accomplir la production de différents produits. En même temps, nous pouvons obtenir des informations sur l'état du système. Nous pouvons également nous enquérir au sujet de l'information actuelle de production du système, ou de la trace (enquérez-vous) les données record importantes du processus de fabrication historique. S'il y a une situation anormale, le système enverra le signal d'alarme.

Diagramme centrifuge d'interface de panneau de commande du dessiccateur de jet de la précision PSD-90 ICP

Les données de champ sont rassemblées par PLC S7-315, et les données rassemblées sont montrées et enregistrées sur l'ordinateur qui prend le WinCC comme logiciel de configuration à l'aide du module CP343-1 par le protocole de TCP/IP.

Les données se sont rassemblées dans le PLC sont également envoyées à un ordinateur distant par le routeur industriel (HUB).

Logiciel de logiciel de PLC et d'ordinateur serveur appliquer la structure du programme S88 et la conception modularisée.

Selon différents objets de contrôle, les calibres de moteur (deux types comprenant le contrôle d'inverseur et le contrôle direct de début) sont écrits, y compris des modules de valve, des calibres d'entrée analogique, calibres de sortie analogique, calibres de boucle d'avertissement de PID et etc….

En raison d'à régulation de processus, le bloc de GRAPHIQUE de SIEMENS est appliqué pour programmer, rendant le processus plus clair.

Le processus de séchage est raffiné à un certain nombre de petits processus (tels que l'opération à froid, l'opération chaude, l'opération d'eau, l'opération matérielle, le séchage, etc.) .operation, à séchage, etc.).

Le but du système de contrôle automatique est d'assurer le fonctionnement normal des équipements et de réaliser la stabilité de la qualité du produit en commandant et en surveillant les paramètres de processus importants du dessiccateur de jet.

Grand contrôle de sur-champ de tour de jet :

Grande armoire de commande de champ de tour de jet :

Système de contrôle et écran tactile de logique de programme de SIMATIC

Portée des applications :

◆L'industrie alimentaire : Lait en poudre gras, protéine, lait en poudre de cacao, lait en poudre de remplacement, blanc d'oeuf (jaune), nourriture et plante, avoine, jus de poulet, café, thé dissoluble instantané, viande de assaisonnement, protéine, soja, protéine d'arachide, hydrolysat et ainsi de suite. Sucre, sirop de maïs, fécule de maïs, glucose. pectine, sucre de malt, potassium d'acide sorbique et etc.

◆Médecine : Extrait, onguent, levure, vitamine, antibiotique, amylase, lipase et etc. de médecine de chinois traditionnel.

◆Plastique et résine : Émulsion d'ab, d'ABS, résine d'acide urique, résine phénolique d'aldéhyde, résine d'urée-formol, résine de formaldéhyde, polythène, poly chloroprène et etc.

◆Détergent : poudre à laver commune, poudre à laver avancée, poudre de savon, alcali minéral, émulsifiant, agent de blanchiment optique, acide orthophosphorique et etc.

◆Industrie chimique : Fluorure de sodium (potassium), colorant et colorant alcalins, intermédiaire de colorant, Mn3O4, engrais composé, acide silicique formique, catalyseur, agent acide sulfurique, acide aminé, carbone blanc et ainsi de suite.

◆En céramique : oxyde d'aluminium, matériel de carreau de céramique, oxyde de magnésium, talc et ainsi de suite.

◆Autre : Hydroxyde d'aluminium, chlorure de calcium, agent acide stéarique et le jet de refroidissement. Il est très utilisé dans les colorants alimentaires, les intermédiaires et d'autres industries.

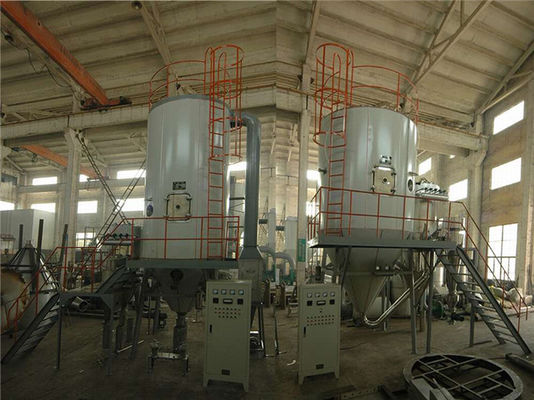

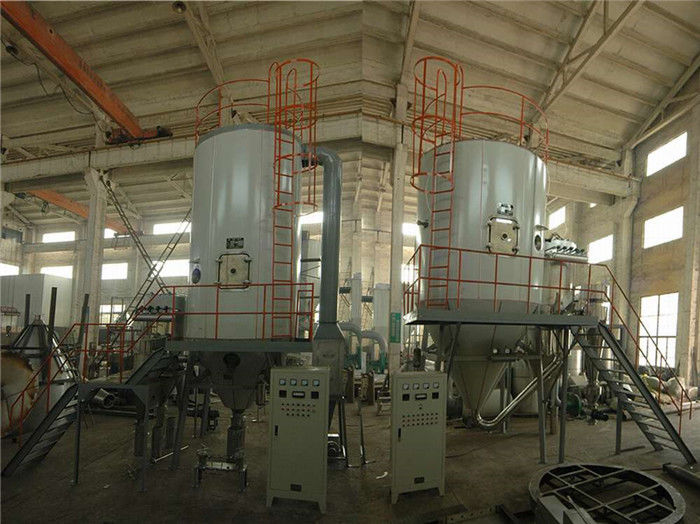

Images physiques des dessicateurs par vaporisation de pression aux chantiers de construction ici et ailleurs

Dessiccateur de jet YPG-2000 en aval (projet de PAC de chlorure de Shaanxi Polyaluminum)

dessin 3D pour l'usine de séchage par atomisation

Une tour plus sèche de jet de pression en construction

Grande tour de jet de pression sur le chantier de construction étranger

Organigramme pour le type à courants parallèles dessiccateur de jet supérieur de jet de bec de pression

Organigramme pour le dessiccateur de jet à contre courant de type pulvérisateur inférieur de bec de pression

Introduction de comportement du dessiccateur de jet

Le fond-jet, dessiccateur de jet de pression de méthode de dessus-jet adopte la pompe de membrane pour les matériaux fournisseurs avec le flux de 6-5000kg/h, la pression de 2.5-15Mpa et la précision d'écoulement de <1>

Choix facultatif :

◆Ce genre d'usine complète est fabriqué basé sur la conception adaptée aux besoins du client. Non toutes les caractéristiques fonctionnelles sont équipées de toutes les conceptions. La configuration réelle devrait être faite selon le contrat ou a signé l'accord.

◆Pour les composants électriques principaux, nous avons des choix des marques internationales, telles qu'ABB, Siemens ou Schneider ou d'autres.

◆Pour le matériau de construction de l'usine, nous pouvons choisir AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, acier au carbone, etc.

◆Pour le système de contrôle, nous pouvons choisir les boutons, PLC + HMI, etc…. Nous pouvons concevoir le système de contrôle comme nécessaire.

◆Nous pouvons concevoir les systèmes anti-déflagrants pour des dessicateurs par vaporisation selon les besoins des clients.

◆Pour le système assorti pour le dessiccateur de jet, nous pouvons le fournir, tel que le système de alimentation, système de transport pneumatique et ainsi de suite.

◆Pour le système de chauffage pour l'usine, il est très flexible. nous pouvons le configurer basé sur les conditions de site de client, telles que la vapeur, l'électricité, four de gaz et ainsi de suite, dont nous pouvons tout concevoir pour assortir notre dessiccateur de jet.

◆S'il n'y a aucun système de chauffage, il peut être employé comme refroidisseur pour faire des particules avec l'air de refroidissement.

◆Plate-forme complète et professionnelle d'usines de R&D, scientifique et raisonnable d'essais de produits de service, étendue et en profondeur de production de technologie d'échange, de recherches et d'exploration de service :

La société de XIANDAO peut fournir à des clients de divers services de vérification d'expérience de processus et d'essai dans la taille de laboratoire, d'échelle pilote ou même de bancs d'essai de taille de production pour un produit d'un peu une telle série comme YPG, LPG, PSD, BYP, PFSD et etc…. Ces usines vérifient la faisabilité de l'application technique de beaucoup de séries de produits, déterminent les conditions optimaux de processus de fabrication, et fournissent des échantillons pour l'analyse des marchés.

Attention à passer commande

1. Nom et propriété liquides : contenu solide (ou teneurs en eau), viscosité, tension superficielle et valeur du pH.

2. Les teneurs en eau résiduelles de densité sèche de poudre permises, la dimension particulaire, et la température maximale ont laissé.

3. Sortie : journal de temps de décalage.

4. Énergie qui peut être assurée : pression de vapeur, l'électricité correctement, carburant de charbon, pétrole et gaz naturel.

5. Condition de contrôle : si les températures d'admission et de débouché devraient être commandées. Condition de collection de poudre : whetherit nécessaires pour employer le filtre à manches de tissu et la condition de l'environnement du gaz échappement.

6. D'autres conditions spéciales.
