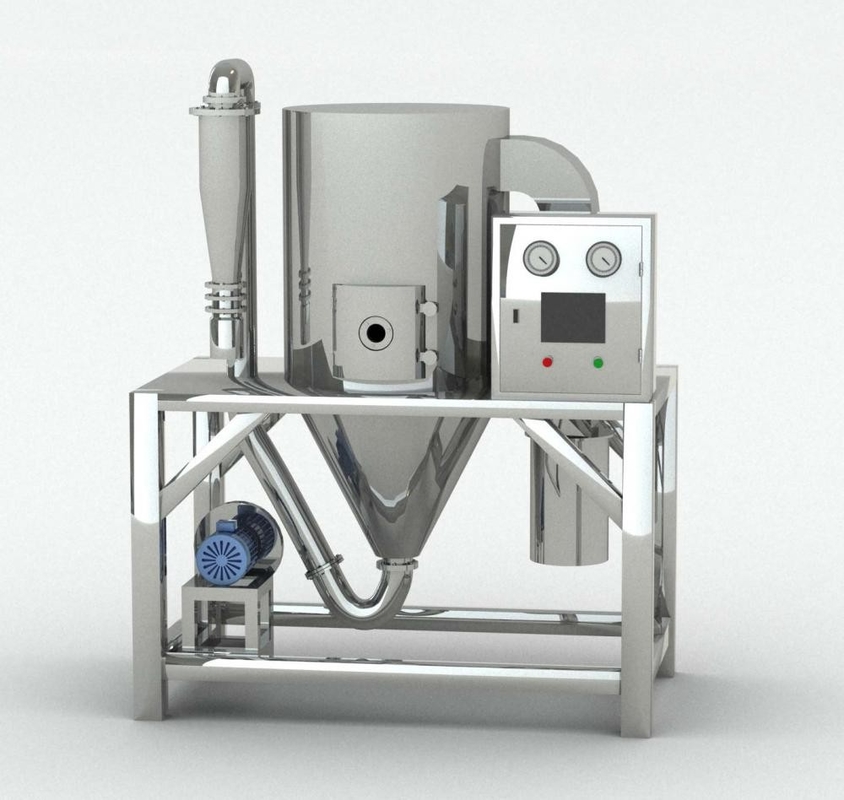

Séchoir à pulvérisation rotatif fluidisé à particules SUS304 Séchage continu

Description de produit

Sécheur par pulvérisation horizontal série HSD

Courte introduction

HSD SsérieHhorizontalSprierrésecouerest différent du sécheur-atomiseur vertical conventionnel.Le corps de la tour rectangulaire repose sur le sol, le canon du côté de l'alimentation du corps de la tour, se déchargeant de l'autre côté.Le matériau peut être pulvérisé par une pompe à haute pression, puis entièrement mis en contact avec l'air chaud qui se trouve du même côté.Séché en très peu de temps.Le produit fini tombe sur la plaque inférieure de la tour en raison de la gravité, et le matériau sur la plaque passe à travers le racleur pour entrer dans l'orifice de réception.
Après séchage, le produit fini présente une bonne fluidité, un faible résidu, un chargement manuel, une bonne stabilité, une granulométrie uniforme et un rendement élevé.

Largement utilisé dans les protéines de jaune d'œuf, les cellules sanguines, le plasma, l'alimentation, la chimie et d'autres industries..

Détails du produit

Fonctionnalités

• Plus de granulométrie moyenne, rendement plus élevé, moins de déchets et moins de pertes ;
• Pas de coude, élimine le phénomène de colmatage des canalisations ;
• Le système a une plus petite résistance, un ventilateur à pression plus basse pourrait être adopté avec une consommation d'énergie plus faible ;
• L'espace est compact.Le ventilateur, le ventilateur d'extraction et le chauffage peuvent être placés au sommet de la tour pour réduire la zone occupée.La hauteur de l'équipement est réduite de plus de moitié par rapport au type vertical.

Principes de travail

Une fois l'air filtré par le filtre et chauffé par le radiateur, il passe dans le distributeur d'air chaud qui se trouve dans

chambre de séchage.Grâce au distributeur d'air chaud, l'air chaud entrera uniformément dans la chambre de séchage.Au

En même temps, la pompe d'alimentation enverra le matériau liquide au pistolet de pulvérisation sous pression (buse).La matière liquide

sera pulvérisé en fines gouttelettes.Il rend la zone de contact du matériau liquide et de l'air chaud beaucoup

plus gros, l'humidité s'évapore rapidement.En très peu de temps, le matériau liquide est séché en poudre.Poudre

tombe le séchoir de bas en bas.La plupart des produits sont reçus par la transmission du racleur et de la tarière.

Moins de poudre de parure ira avec le gaz de queue dans le dépoussiéreur de type sac qui est à la fin du séchage

chambre.La poussière et la poudre sont collectées par un convoyeur à vis.Le gaz de queue est évacué par le ventilateur.

Les caractéristiques de cette machine sont :

1. La vitesse de séchage est très rapide
La surface du matériau est considérablement augmentée après la pulvérisation sous pression, et l'humidité de 90 à 95 % peut être évaporée instantanément dans l'air à haute température.Il ne faut que dix secondes à des dizaines de secondes pour terminer le temps de séchage.
2. l'espace est plus petit
Comparé au séchoir à pulvérisation vertical, le modèle adopte la méthode d'alimentation à entrée horizontale, la hauteur de l'équipement est considérablement réduite et le dispositif de dépoussiérage n'est pas conçu par le corps divisé.La structure est compacte et la disposition est raisonnable.Ainsi, la zone est considérablement réduite, l'investissement du bâtiment de l'usine et la portance de l'équipement sont également réduits en conséquence.
3. Produit de haute qualité
La structure de l'équipement est plus simple.Le temps de séchage du produit est court et la poudre grossière et fine du produit est collectée.Il peut répondre à toutes sortes d'indices de qualité, tels que la distribution granulométrique, la forme du produit, la qualité du produit, la couleur, l'arôme, le goût, l'activité biologique et la teneur en eau du produit.
4. Opération et nettoyage faciles.
Le modèle est plus simple à utiliser, plus automatisé et plus faible en termes de taux d'échec.Le nettoyage interne de l'équipement est pratique et sans angle mort.Par rapport au séchoir vertical, la machine ne présente aucun danger caché de travail aérien depuis la production, l'installation, le nettoyage jusqu'à la maintenance.

Planteconfigurationset description de la structure

Types d'hmangeur
En raison des différentes sources de chaleur utilisées par les utilisateurs, il existe généralement de l'énergie électrique, de la vapeur, des gaz de combustion du gaz naturel, du charbon, du pétrole, etc.Le contrôle de forme du four de chauffage est différent.Il peut être sélectionné en fonction des exigences des produits et des conditions de divers endroits.Pour plus de détails et les instructions d'utilisation de ce type, veuillez consulter le manuel.

Types d'appareils de chauffage conventionnels :

1).Chauffage électrique
2).Échangeur de chaleur à vapeur
3).Échangeur de chaleur de transfert de chaleur
4) combustion directe ou indirecte de gaz naturel (ou d'autres gaz).
5).Combustion directe / indirecte du charbon
6).Mazout à combustion directe / indirecte
sept).Gaz de combustion

Actuellement, cette machine adopte le transfert de chaleur à la vapeur, le chauffage électrique et le chauffage direct du gaz naturel.

2. Filtre à air
Selon différentes exigences, l'entrée d'air du système est généralement équipée d'un filtre à air.Voici des choix facultatifs :
1).Filtre à air grossier
2).Filtre à air à effet moyen
3).Filtre à air sous-efficace
4).Filtre à haute efficacité
5).Filtre haute température et haute efficacité

3. Répartiteur d'air chaud
L'air chaud entre horizontalement dans la chambre de séchage, l'air chaud et les gouttelettes effectuent des échanges de chaleur et de masse.D'une part, favoriser le contact du gaz et du liquide et renforcer le processus de séchage.D'autre part, pour éviter que la paroi en matériau semi-humide ne colle au mur.

4.Types de fpompe à eau
Voici les types de pompe d'alimentation de sécheur par pulvérisation sous pression :
1).Pompe à vis
2).Pompe à engrenages
3).Pompe homogène
4).Pompe à membrane (dispositif de stabilisation de soutien)
5).Pompe péristaltique haute pression
6).Transport pneumatique

Pistolet à pression/buse

Principaux avantages:
1) Structure simple et faible coût
2) Entretien facile et assemblage pratique
3) Par rapport au débit d'air et au type centrifuge, la puissance d'atomisation est relativement plus faible.

Les principaux inconvénients du pistolet à pression/busesommes:
1) Une pompe haute pression doit être adaptée.
2) Parce que le trou de pulvérisation est petit, il doit être filtré efficacement pour éviter tout blocage.
3) La feuille de pulvérisation est facilement usée, pour les matériaux d'usure plus grands, la feuille pulvérisée doit être faite d'un matériau résistant à l'usure.
4) Le matériau à haute viscosité n'est pas atomisé facilement.

6. Chambre de séchage
La chambre de séchage est composée d'une coque, d'un cadre, d'un corps de baril interne et d'une couche d'isolation.Il y a un cadre entre le corps du canon externe et le canon interne qui est rempli de coton isolant thermique de 100 mm.La conception d'une chambre de séchage de taille raisonnable peut répondre à la capacité de séchage tout en réduisant au maximum la viscosité de la tour.L'entrée et la sortie d'air chaud de la salle de séchage sont respectivement équipées d'une température de mesure de la résistance thermique, et l'indicateur de température est installé sur l'armoire de commande électrique.Pour l'observation de l'état de pulvérisation, la salle de séchage est équipée d'une lampe d'éclairage et d'une fenêtre d'observation.Afin d'être pratique pour le nettoyage, la salle de séchage a une porte de nettoyage.

7. Séparateur air-solides
Selon les exigences des caractéristiques du produit et les exigences environnementales de divers matériaux, le sécheur est équipé des séparateurs air-solide suivants.
1).Séparateur cyclonique
2).Séparateur diffus
3).Filtre à manches/maison de filtre/dépoussiéreur
4).Épurateur humide/ou dépoussiéreur humide
5).Chambre de décantation
6).Précipitateur électrostatique

Noter:

L'épurateur humide/dépoussiéreur est divisé en un épurateur humide Venturi et un dépoussiéreur humide à pulvérisation.Le dépoussiéreur de type sac a plusieurs choix, tels que le type de sac conventionnel, le sac en tissu laminé, le sac en tissu résistant aux hautes températures, le sac en tissu antistatique, etc.
Actuellement, le dispositif de séparation courant est un filtre à manches.

8. Récupérateur de chaleur perdue
À partir du gaz résiduaire, la chaleur résiduelle est recyclée et réutilisée.Le gaz de queue (température 80-120) sera chauffé à 40-70 C à travers les deux échanges de chaleur indirects de l'appareil, ce qui peut réduire considérablement la consommation d'énergie du séchoir et réduire le coût de fonctionnement d'environ 10-20%

9. Le ventilateur centrifuge et le régulateur d'air
Le ventilateur centrifuge est sélectionné en fonction de la capacité de la machine.Le volume d'air du ventilateur peut être ajusté en fonction de la pression de la tour et de la température d'entrée et de sortie.Le formulaire de réglage peut être manuel et automatique, et l'actionneur électrique peut être complété automatiquement en augmentant le dispositif électrique.

10. Contrôle de l'armoire électrique
Voici quelques types de contrôle de sécheur par pulvérisation.Vous pouvez le choisir selon les exigences du produit et contrôler la précision.
1).Contrôle conventionnel
2).Contrôle PLC (contrôle par écran tactile)
3).Contrôle DCS (contrôle par ordinateur)

Le fonctionnement de l'ensemble de la machine est contrôlé par une armoire de commande électronique.

Les principaux points de contrôle sont
1).Ventilateur
2).Souffleur à turbine
3).Chauffage électrique ou brûleur
4).Pompe d'alimentation, etc.

Organigramme du sécheur par pulvérisation horizontal de la série HSD

Les principaux paramètres de régulation sont
1).Température d'entrée d'air
2).Température de sortie d'air
3).Pression intérieure
Le verrouillage peut être réglé en fonction de la configuration et des exigences, comme le verrouillage du brûleur et du ventilateur.

Remarque : La quantité d'eau évaporée est liée aux caractéristiques du matériau, à la teneur en solides et à la température de l'entrée et de la sortie d'air chaud.
